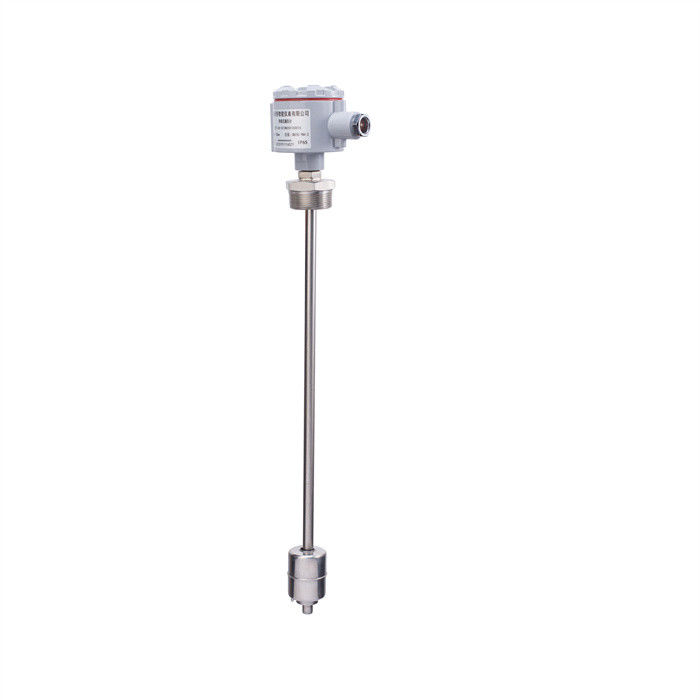

Descrição
Mudanças na direção de magnetização em materiais ferromagnéticos causarão mudanças no espaçamento de rede do meio, alterando assim o comprimento e o volume dos materiais ferromagnéticos,A saber:O sensor magnetostrictivo é sem contato, reduzindo o desgaste.Tem as vantagens de alta resolução, alta precisão, alta estabilidade, alta fiabilidade, tempo de resposta rápido e longa vida útil.
Princípio de funcionamento
O princípio do sensor magnetostrictivo é gerar um sinal de pulso de tensão quando dois campos magnéticos diferentes se cruzam,e, em seguida, calcular o período de tempo necessário para este sinal ser detectadoUm destes dois campos magnéticos vem do ímã permanente no anel magnético,e o outro vem do pulso de excitação gerado pelos componentes eletrônicos no compartimento de sensores eletrônicosO pulso de excitação viaja à velocidade do som ao longo de um fio de guia de ondas feito de material magnetostrictivo dentro do sensor.Quando se intersectam com o campo magnético permanente no anel magnético, a vibração mecânica gerada pelo fio guia de ondas forma um pulso de tensão devido ao fenômeno de magnetostrição.O pulso de tensão é rapidamente detectado por circuitos de detecção na câmara eletrônicaMultiplicando o tempo total desde o momento em que o pulso de excitação é gerado até a detecção do pulso de tensão por uma velocidade fixa do som,Podemos calcular com precisão a mudança de posição do ímãEste processo é contínuo, de modo que sempre que a posição do anel magnético muda, a nova posição é rapidamente medida.em vez de um sinal proporcional ou que precisa ser re-amplificado, não há desvio de sinal ou alteração de valor, e não há necessidade de recalibração regular como outros sensores.
Especificações
★ Faixa de medição (mm) 80 ‰ 5000 mm
★ Tensão de alimentação: +11VDC~+24VDC
★ Forma de saída/voltagem de trabalho
Signal analógico: 4~20mADC, 0~5VDC, 1~5VDC, 0~10VDC (+15VDC~+36VDC)
Sinais digitais: RS485
★ Capacidade de carga: saída de sinal de tensão com carga máxima de 2mA
Signalização de saída de corrente com carga máxima de 3KΩ
★ Erro não linear ± 0,05%FS; erro máximo inferior a 200 mm é de 100 μm
★ Erro de repetibilidade superior a 0,002% FS
★ Resolução superior a 0,002% FS
★ Histerese melhor que 0,002% FS
★ Temperatura de trabalho 0~+70°C -15~+60°C -25~+70°C -40~+85°C
★ Materiais de vareta de medição 0Cr18Ni9 (304) 316 aço inoxidável (personalização especial)
★ Material da concha do compartimento eletrónico: alumínio fundido (1Cr18Ni9Ti opcional)
★ Método líder cabo blindado de PVC ( comprimento padrão: 2,8m, também pode ser fornecido de acordo com as exigências do utilizador)
Bloco terminal de enchufe de aeronaves (não adequado para produtos à prova de chama)
★ Grau de protecção da casca IP68
Coisas a observar antes da instalação
Leia atentamente todas as instruções de instalação para evitar que a temperatura, o choque, as vibrações, a pressão e o tamanho do ambiente de instalação excedam o intervalo admissível do sensor;não dobrar a haste de mediçãoOs componentes eletrónicos do sensor são à prova de salpicos, mas não submersíveis.Não permita que os líquidos cheguem ao topo da base do compartimento eletrônicoO utilizador é responsável pela escolha do ambiente de utilização, da resistência à corrosão, à explosão e das funções do produto.corrosivos, situações de vapor e líquido que tenham reacções químicas ou outros danos ao sensor; após a instalação, o armazém electrónico deve ser protegido.
Método de instalação
Método de instalação integrado:
1. Enroscar o sensor no buraco de montagem M18×1,5 e prestar atenção ao processamento da superfície de vedação do anel "O" como mostrado na figura.
2De acordo com a posição do anel magnético, perfurar quatro furos roscados no pistão caseiro, e fixar o anel magnético com M4 × 10 parafusos de tomada hexagonal.A cabeça do parafuso está voltada para o lado do compartimento eletrônico do sensorO anel magnético deve ser o mais concêntrico possível com a haste de medição, mas a excentricidade do anel magnético não tem qualquer efeito sobre a precisão da medição.Recomenda-se adicionar um manto de guia de PTFE entre o anel magnético e o pistão..
Se o pistão for feito de material magneticamente condutor, deve ser instalado entre o anel magnético e o pistão um aparelho de lavagem não magnético.
Método de instalação externa:
Para sensores com um alcance de medição inferior a 1000 mm, recomenda-se a utilização do acessório de instalação FW-1.utilizar um suporte de haste de medição para instalação.
1. Prenda o sensor com o suporte do sensor e fique o suporte para os fios do sensor com uma porca de bloqueio.
2. Fixar o anel magnético no suporte do anel magnético com M3 × 12 parafusos de tomada hexagonal.a cabeça do parafuso deve virar para o lado do compartimento electrónicoO anel magnético deve ser o mais concêntrico possível com a haste de medição e não ter contacto,Mas o anel magnético deve ser ligeiramente fora do centro do anel não afetará o desempenho do sensor.
Enrolar a fita de fixação bem à volta da ponta da haste de medição e fixá-la com dois parafusos M3×8 e duas porcas M3.
Nota: O acessório de instalação FW-1 fornece apenas uma barra fixa, que deve ser fixada a menos de 50 mm da extremidade da haste de medição;o acessório de instalação do suporte da haste de medição tem três lâminas fixasO método de instalação é o seguinte: uma barra fixa é fixada a cerca de 25 mm da extremidade. No interior, as outras duas são distribuídas uniformemente na haste de medição.Em seguida, consertar todo o sensor inicialmente instalado com parafusos caseiros de acordo com os requisitos de instalação.
Ajuste
O sensor foi calibrado para zero e em escala completa na fábrica. Devido à estabilidade a longo prazo do sensor, não são necessários ajustes durante todo o ciclo de vida.para melhorar a fiabilidade, o sensor não possui uma porta para ajuste. Por favor, use um instrumento secundário calibrado por parâmetros para medição. Se o usuário precisar redefinir o ponto zero e a escala completa,por favor contacte a nossa empresa.
Embalagem e entrega
Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
