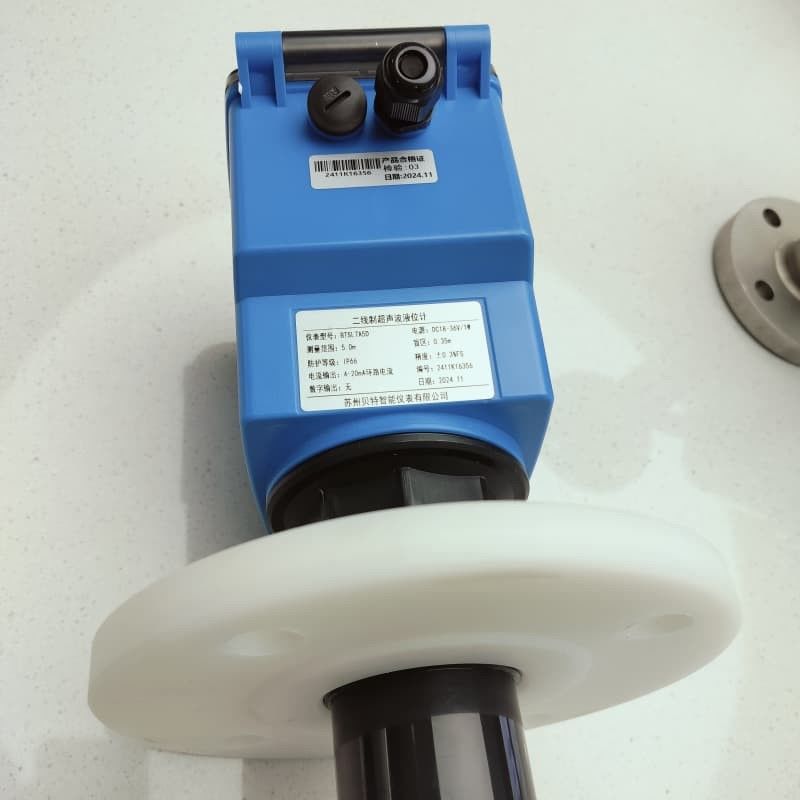

Métro de nível de líquido ultrassônico avançado de automação industrial de dois fios

O medidor de nível ultrassônico de dois fios é um instrumento usado para medir o nível de materiais líquidos ou sólidos.Monitorização dos materiais e gestão ambientalO seu princípio de funcionamento consiste em utilizar a diferença de tempo da propagação da onda ultrasónica no meio para determinar o nível do líquido.O dispositivo calcula a altura do líquido ou a altura de acumulação do material, emitindo sinais ultrasônicos e recebendo sinais refletidos.

Principais características:

1. **Construção de dois fios**:

- Ao contrário dos medidores de nível tradicionais de quatro ou três fios, o medidor de nível ultrasónico de dois fios utiliza dois cabos para ligação: um para alimentação e outro para transmissão de sinal.Os cabos e cabos são mais simples, o que pode reduzir os custos de instalação e manutenção.

2. **Alta precisão e elevada estabilidade**:

- O medidor de nível tem uma elevada precisão e estabilidade de medição e é adequado para vários requisitos de detecção de nível de líquido.

3. ** Medição sem contacto**:

- Uma vez que a medição é efectuada por ondas ultra-sônicas, é possível evitar que o líquido ou o material entre em contacto com o sensor, reduzindo os requisitos de manutenção causados pela corrosão do material,escalação e outros problemas.

4. ** Ampla aplicação **:
- O medidor de nível de ultrassom de dois fios pode ser amplamente utilizado na medição de nível, especialmente para líquidos corrosivos, tratamento de águas residuais, monitoramento do nível do tanque, armazenamento de produtos químicos e outros campos.

5. ** Forte capacidade anti-interferência **:
- O dispositivo foi concebido tendo em conta os problemas de interferência eletromagnética nos locais industriais, e geralmente tem uma forte capacidade anti-interferência e pode funcionar normalmente em ambientes complexos.

6. **Alarme e controlo remoto**:
- Muitos medidores de nível ultrasónicos de dois fios têm função de alarme de nível de líquido, que pode enviar sinais a tempo para lembrar os operadores a lidar com ele.As versões modernas de medidores de nível também suportam monitoramento remoto, que é conveniente para gestão e controlo remoto.

Princípio de funcionamento:
- O medidor de nível ultrasónico de dois fios utiliza o princípio de propagação da onda ultrasônica para a medição.o sinal se propaga para a superfície do líquido ou da superfície do material e é refletido de voltaA altura do nível do líquido é calculada com base no tempo necessário para que a onda ultrassônica seja transmitida e recebida, combinada com a velocidade do som.A velocidade do som muda de acordo com a temperatura, pressão e constante dielétrica do meio, por isso é geralmente necessário compensar estes fatores para melhorar a precisão da medição.

Vantagens:
- ** Baixo custo**: O projecto de dois fios reduz a complexidade da instalação e do cablagem, reduzindo assim os custos globais.
- **Fácil instalação**: o método de ligação de dois cabos torna a instalação mais fácil do que os dispositivos tradicionais de quatro fios.
- ** Ajuste remoto**: Muitos medidores de nível ultrasônicos de dois fios podem suportar o ajuste e a configuração remotos, o que é conveniente para a operação no local.
Aplicações:
- **Indústria da água**: Utilizado para a monitorização do nível do líquido durante o tratamento de águas residuais e de esgotos.
- **Petroquímica**: medição do nível de líquido em reservatórios de óleo e reservatórios de armazenamento de produtos químicos.
- ** Alimentos e bebidas **: Adequado para armazenamento e controlo do nível de alimentos e bebidas líquidos.
- **Indústria de protecção do ambiente**: Monitorizar as alterações do nível do líquido nas diferentes piscinas de tratamento.

Notas:
1. **Fatores ambientais**: A medição dos medidores de níveis ultrasónicos pode ser afectada por factores ambientais como temperatura, umidade e pressão e requer uma calibração adequada.
2. ** Superfície refletora**: a superfície do líquido deve ser lisa. A espuma, o vapor, etc., podem afectar o sinal refletido e causar erros de medição.
3. **Obstáculos**: O transmissor e o receptor ultrasónicos do medidor de nível devem ser protegidos da sujeira ou dos sedimentos, caso contrário, a precisão da medição será afectada.

As vantagens do medidor de nível ultrasônico de dois fios são a sua fiação simples e baixo custo,Mas também é necessário considerar os fatores ambientais e as limitações acima referidos na utilização real para garantir uma medição precisa.


Descrição

O medidor de nível de líquido ultra-sônico é um instrumento digital de nível de líquido controlado por um microprocessador.A onda sonora é refletida pela superfície do líquido e é recebida pelo mesmo sensor ou receptor ultrasônicoÉ convertido num sinal eléctrico através de um cristal piezoeléctrico ou dispositivo magnetostrictivo, e é transmitido e recebido pela onda sonora.Tempo para calcular a distância do sensor até à superfície do líquido a medirDevido à medição sem contacto, o meio de medição é quase ilimitado e pode ser amplamente utilizado para medir a altura de vários materiais líquidos e sólidos.

Circuito de transmissão multiponto de baixa tensão de múltiplos pulsos, circuito de recepção multiponto de supressão de ruído duplamente equilibrado
Melhora a fiabilidade do instrumento, resolve o problema da medição imprecisa de níveis irregulares de material e aumenta muito a capacidade anti-interferência,permitindo que funcione estavelmente perto da torre de transmissão da subestação.
Ajuste automático de potência, controlo de ganho, compensação de temperatura.
A tecnologia de detecção da Yingling e as ricas funções de software são adequadas para vários ambientes complexos.
A tecnologia de cálculo da forma de onda melhora a precisão de medição do instrumento.
A função de supressão do eco de interferência garante a autenticidade dos dados de medição.
A conversão D/A de 16 bits melhora a precisão e a resolução da saída atual.
O sensor é feito de tetrafluoroetileno e pode ser utilizado em várias situações corrosivas.
Formas de saída múltiplas: saída de relé programável, saída de corrente de alta precisão de 4-20 mA, saída de comunicação digital de Rs-485, sonda de nível de líquido ultrasônico dividida.


Especificações

Parâmetros principais do medidor de nível de líquido ultrasónico integrado

Parâmetros principais de um medidor de nível de líquido ultra-sônico de tipo split

Indicadores técnicos

Princípio de instalação
Quando o medidor de nível de líquido ultra-sônico estiver a funcionar, o transdutor (sonda) emite ondas sonoras de pulso de alta frequência que são refletidas pela superfície do objeto medido (superfície da água).O eco refletido refratado é recebido pelo mesmo transdutor (sonda) e convertido em um sinal elétrico. O tempo entre a transmissão e a recepção dos pulsos (o tempo de movimento da onda sonora) é proporcional à distância do transdutor até à superfície do objeto.Relação entre a distância de transmissão da onda sonora S, a velocidade do som C e o tempo de transmissão T podem ser expressos pela fórmula: S= CXT /2
Ao instalar um medidor de nível de líquido ultra-sônico, o problema da zona cega do medidor de nível de líquido ultra-sônico deve ser considerado.o transmissor ultra-sônico não pode medir o nível do líquidoPor conseguinte, quando se determina o intervalo de medição do medidor de nível de líquido ultrasónico, deve deixar-se uma margem de 50 cm.a sonda do transmissor deve ser superior ao nível máximo de líquidoA posição é de cerca de 50 centímetros. Só assim pode ser assegurado o controlo preciso do nível do líquido e a segurança do medidor de nível de líquido ultrasónico.
No uso real, devido a consideranças de instalação inadequadas, o medidor de nível de líquido foi submerso em água, causando o medidor de nível de líquido a ser completamente danificado.
Características do medidor de nível ultra-sônico SGM
Baixo preço, pequeno tamanho e peso leve, pode ser utilizado para medição do nível sem contacto de líquidos e sólidos a granel em indústrias alimentares, químicas, de semicondutores e outras,e pode ser utilizado para monitorização remota do nível e controlo da bomba.
Deve ser prestada atenção à instalação mecânica: a instalação deve ser perpendicular à superfície do objeto a medir, evitar ser utilizada para medir objetos de espuma,Evitar a instalação a uma distância inferior à distância da zona cega da superfície do objeto medido (zona cega)Se, por um lado, o produto tiver um padrão, que será conhecido com o produto, deve considerar-se que a viga evita materiais bloqueadores e não atende à boca de enchimento e à parede do recipiente.Ao detectar grandes objetos sólidos, a orientação da sonda deve ser ajustada para reduzir os erros de medição.

Catálogo

Embalagem e entrega


Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
R: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o Métro de Fluxo de Óleo de Combustível Diesel Mini Micro Turbina Inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
