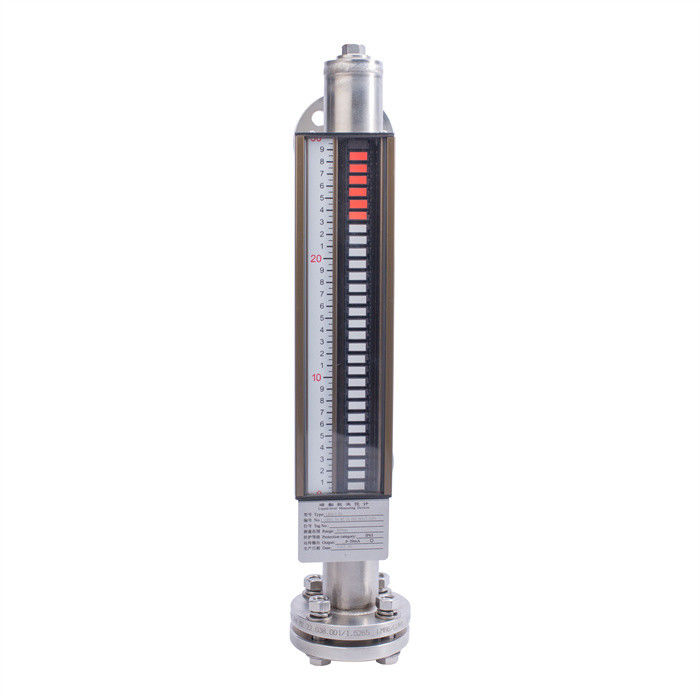

Dispositivo de medição do nível do líquido com solapa magnética



Descrição

Medidor de nível de coluna de flip magnético UHZ/C (também conhecido como medidor de nível de flip plate magnético, medidor de nível de flip plate, medidor de nível de flutuação, medidor de nível magnético,O medidor de nível de flutuação magnética) baseia-se no princípio do magnetismoUm dispositivo especialmente desenvolvido para a medição do nível do líquido baseado em princípios tais como a lei de Kimide e combinado com as características da transmissão mecânica.O medidor de nível de líquido de coluna magnética de flip montado lateralmente é o produto de base, e o resto Vários produtos são extensões baseadas nele; ao mesmo tempo que detectam o nível do líquido, damos-lhes funções mais práticas.

aconchegante Princípio
O medidor de nível de líquido de coluna de flip magnética da série UHZ/C baseia-se no princípio da flutuabilidade e do acoplamento magnético. The magnetic float in the measuring cylinder drives the two-color flip column on the external display of the measuring cylinder to rotate 180°C and display red (reverse) as the liquid level to be measured increases (decreases). Rotar 180°C e exibir em branco) para atingir o objectivo de medir e exibir a posição do nível do líquido medido.UHZ/C série flip coluna magnética medidor de nível de líquido tem uma cavidade que acomode o flutuanteÉ um conector com o recipiente através de flanges ou outras interfaces; desta forma,o interior da cavidade O nível do líquido está na mesma altura que o nível do líquido no recipiente, então o flutuador na cavidade vai subir e descer com o aumento e queda do nível do líquido no recipiente; não podemos ver o nível do líquido neste momento, por isso instalamos um flutuador fora da cavidade.Display de coluna de flipQuando fizemos o flutuador, instalamos um aço magnético na junção do flutuador afundando no líquido e na parte flutuante.seu magnetismo é transmitido para a coluna de flip através da concha. Display, empurrar a coluna de flip magnético para virar 180°; uma vez que a coluna de flip magnético é um cilindro composto por dois semicilindros, vermelho e branco,a cor fora do ecrã em direção à coluna de inversão mudará após a inversão de 180 ° (vermelho abaixo do nível do líquido, branco acima do nível do líquido) ), a junção das duas cores é a altura do nível do líquido.A distância entre as duas colunas flip magnético é 10 mm ou 20 mmO branco e o vermelho são utilizados para indicar a parte gasosa e a parte líquida, respectivamente.Também pode escolher a parte inferior branca para indicar a parte líquida e a parte superior vermelha para indicar o gásA intersecção entre o vermelho e o branco é a fronteira entre a fase líquida e a fase gasosa.Este medidor de nível de líquido também pode ser utilizado para medição de interface entre dois meios com diferentes densidades.
O tipo de controle do medidor de nível de líquido de coluna magnética de flip da série UHZ/C baseia-se no medidor de nível de líquido da placa de flip magnética e adiciona um interruptor magnético.O sinal do interruptor magnético pode ser usado para controlar ou alarmar o nível do líquido■ remotamente O tipo de transmissão consiste em adicionar um sensor de transmissão de 4~20mA com base no medidor de nível de líquido da coluna de flip magnética.As alterações no nível do líquido são transmitidas para a sala de controlo através do sensor de transmissão., cabos e instrumentos para conseguir o controlo remoto.

Especificações

Características do produto do medidor de nível de líquido de coluna magnética de flip da série UHZ/C
As partes molhadas do manômetro de nível da coluna de retorno magnético da série UHZ/C são fabricadas em 321, 316, 316L, 304, 321 revestidos de PTFE (politetrafluoroetileno), PVC, PP e outros materiais.A operação é estável e confiávelEste produto cumpre com HG/ T2742-95, flange cumpre com HG/20592-97 padrão.
1O projecto é simples, compacto, robusto e fiável, tem uma longa vida útil, não necessita de manutenção e pode ser instalado e utilizado ao ar livre durante muitos anos;
2O tubo de medição está completamente isolado da parte de exibição do nível do líquido, do transmissor do nível do líquido e do interruptor de alarme em termos de pressão e resistência do gás;
3. Ampla gama de pressões de trabalho, resistência à pressão ≤ 16 MPa;
4- Ampla gama de temperaturas de funcionamento, tipo normal ≤ 350°C,
Tipo de transmissão remota ≤ 80°C, tipo anticorrosivo ≤ 120°C
5. Amplamente utilizado para a medição do nível de líquidos altamente corrosivos, inflamáveis, explosivos, tóxicos e outros;
6Cada modelo pode ser equipado com um ou vários interruptores de alarme de ligação/desligação para realizar alarmes automáticos de níveis de líquido elevados e baixos;
7Cada modelo pode ser equipado com um sensor de nível de líquido opcional de 4 a 20 mA para obter medição e controlo centralizados remotos.
Os produtos dos medidores de nível de líquido de coluna de flip magnética da série UHZ/C são aplicáveis a:
UHZ/C série flip coluna magnética medidor de nível pode ser amplamente utilizado em vários tanques de armazenamento de líquidos, tanques de armazenamento, piscinas de armazenamento de líquidos, tanques de reação, tanques de fermentação, etc. em petróleo, químico,campos petrolíferosProdutos petrolíferos, gás liquefeito, amoníaco líquido, ácidos e ácidos alcalinos fortes, tambores de caldeiras de centrais elétricas, desaeradores, reservatórios de drenagem, reservatórios de água de retorno,aquecedores de alta e baixa pressão, condensadores, evaporadores e outros recipientes sob pressão com 321, 304, 321+ revestidos (F46, F4, PTFE), 316, 316L, PVC, PP compatível com o nível líquido do meio líquido,medição e exibição da superfície do líquido e de duas interfaces de meios diferentesHá uma variedade de formas de instalação para os utilizadores escolherem para se adaptarem aos requisitos de diferentes ocasiões e ambientes.intrinsecamente seguros e à prova de explosão, pode satisfazer os requisitos de diferentes ocasiões de utilização.
Métro de nível de líquido de coluna de flip magnética da série UHZ/C opções de funções adicionais
Para satisfazer as necessidades de diferentes ocasiões e ambientes, podem ser adicionadas as seguintes opções:
1. Cada modelo pode ser equipado com um interruptor de alarme ON/OFF passivo opcional de auto-manutenção para realizar o controlo automático ou alarme de níveis elevados e baixos de líquido;
2Cada modelo pode ser equipado com um sensor de nível de líquido opcional de 4 a 20 mA para obter medição e controlo centralizados remotos.
3A válvula de drenagem situada na parte inferior do medidor de nível do líquido facilita o drenagem durante a utilização.

- Não.

Embalagem e entrega


Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
