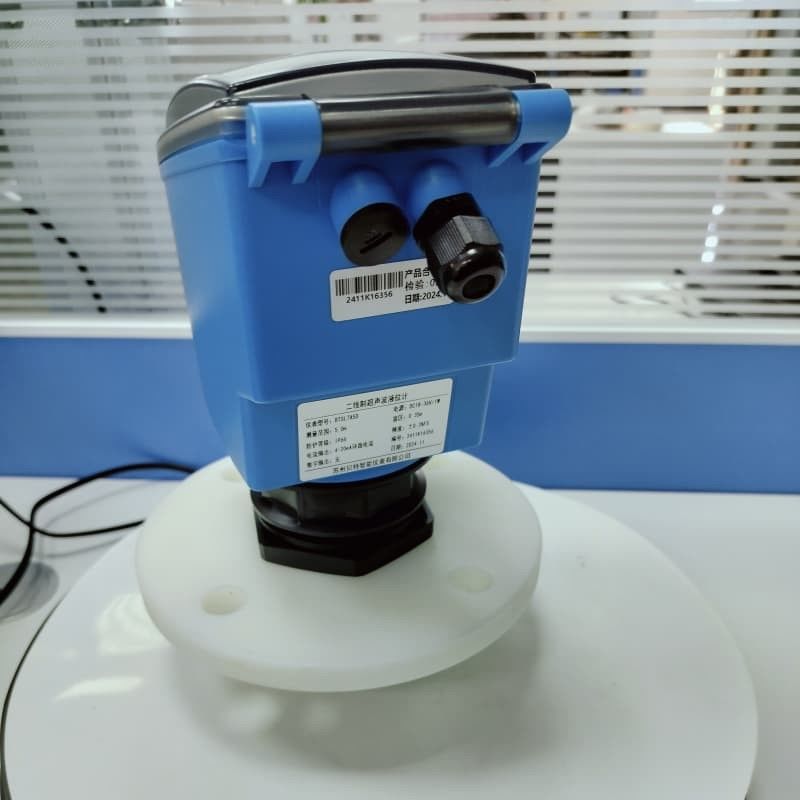

Métro de nível de líquido ultra-sônico de alto desempenho

O medidor de níveis ultrasônicos de dois fios é um instrumento de medição do nível do líquido comumente utilizado.Mas geralmente incluem os seguintes aspectos principais::

1. ** Faixa de medição**
- O intervalo de medição do nível do líquido é geralmente de 0,3 a 30 metros, e o intervalo específico depende do modelo e do cenário de aplicação.

2. ** Zona cega **
- Geralmente ** 0,2 ~ 0,5 metros **, indicando a faixa que não pode ser efetivamente medida perto da sonda.

3. ** Precisão **
- A precisão de medição é geralmente de **±0,5%~±1%** ou superior, dependendo da qualidade do equipamento e do estado de calibração.

4. ** Resolução **
- Normalmente **1 mm** ou menos, o que determina a capacidade mínima de percepção de mudança do nível do líquido.

5. ** Tensão de trabalho **
- Projeto de dois fios, a tensão de alimentação é geralmente de 24 V CC, e a alimentação e a transmissão do sinal partilham dois fios.

6. **Signal de saída**
- Geralmente **4~20mA** sinal analógico, que pode ser ligado directamente ao sistema PLC ou DCS.
7. **Temperatura do ambiente de trabalho**
- -20°C ~ 60°C ou uma gama de temperaturas mais ampla, dependendo do material e do projecto.
8. ** Nível de protecção **
- Geralmente IP65­IP68**, adequado para ambientes húmidos ou empoeirados.

9. ** Frequência de transmissão **
- Geralmente **20~200kHz**, escolher frequências diferentes para se adaptarem ao tipo de líquido de acordo com o cenário de aplicação.

10. **Método de instalação**
- Suporta múltiplos métodos de instalação, tais como fio, flange, pendurar na parede, etc., para satisfazer as necessidades de diferentes cenários.

11. **Material**
- A sonda e a carcaça são fabricadas principalmente de materiais resistentes à corrosão (como polipropileno, PVDF, aço inoxidável),adequado para ambientes complexos como a indústria química e a protecção do ambiente.
12. **Meio de medição**
- Pode ser utilizado para meios líquidos como água limpa, esgoto, óleo, etc. Alguns modelos suportam a medição de partículas sólidas ou em pó.

13. **Outros parâmetros**
- **Tempo de resposta**: geralmente 1 segundo ou menos.
- **Capacidade anti-interferência**: Design melhorado para se adaptar a ambientes eletromagnéticos complexos.
- ** Interface de comunicação (opcional) **: Alguns modelos suportam o protocolo HART ou a comunicação MODBUS.

Se houver um modelo específico, pode confirmar os parâmetros detalhados!

Design avançado de dois fios para automação industrial com medidor de nível de líquido ultrasônico

O medidor de nível ultrassônico de dois fios é um instrumento usado para medir o nível de materiais líquidos ou sólidos.Monitorização dos materiais e gestão ambientalO seu princípio de funcionamento consiste em utilizar a diferença de tempo da propagação da onda ultrasónica no meio para determinar o nível do líquido.O dispositivo calcula a altura do líquido ou a altura de acumulação do material, emitindo sinais ultrasônicos e recebendo sinais refletidos.


Descrição

O medidor de nível de líquido ultra-sônico é um instrumento digital de nível de líquido controlado por um microprocessador.A onda sonora é refletida pela superfície do líquido e é recebida pelo mesmo sensor ou receptor ultrasônicoÉ convertido num sinal eléctrico através de um cristal piezoeléctrico ou dispositivo magnetostrictivo, e é transmitido e recebido pela onda sonora.Tempo para calcular a distância do sensor até à superfície do líquido a medirDevido à medição sem contacto, o meio de medição é quase ilimitado e pode ser amplamente utilizado para medir a altura de vários materiais líquidos e sólidos.

Circuito de transmissão multiponto de baixa tensão de múltiplos pulsos, circuito de recepção multiponto de supressão de ruído duplamente equilibrado
Melhora a fiabilidade do instrumento, resolve o problema da medição imprecisa de níveis irregulares de material e aumenta muito a capacidade anti-interferência,permitindo que funcione estavelmente perto da torre de transmissão da subestação.
Ajuste automático de potência, controlo de ganho, compensação de temperatura.
A tecnologia de detecção da Yingling e as ricas funções de software são adequadas para vários ambientes complexos.
A tecnologia de cálculo da forma de onda melhora a precisão de medição do instrumento.
A função de supressão do eco de interferência garante a autenticidade dos dados de medição.
A conversão D/A de 16 bits melhora a precisão e a resolução da saída atual.
O sensor é feito de tetrafluoroetileno e pode ser utilizado em várias situações corrosivas.
Formas de saída múltiplas: saída de relé programável, saída de corrente de alta precisão de 4-20 mA, saída de comunicação digital de Rs-485, sonda de nível de líquido ultrasônico dividida.


Especificações

Parâmetros principais do medidor de nível de líquido ultrasónico integrado

Parâmetros principais de um medidor de nível de líquido ultra-sônico de tipo split

Indicadores técnicos

Princípio de instalação
Quando o medidor de nível de líquido ultra-sônico estiver a funcionar, o transdutor (sonda) emite ondas sonoras de pulso de alta frequência que são refletidas pela superfície do objeto medido (superfície da água).O eco refletido refratado é recebido pelo mesmo transdutor (sonda) e convertido em um sinal elétrico. O tempo entre a transmissão e a recepção dos pulsos (o tempo de movimento da onda sonora) é proporcional à distância do transdutor até à superfície do objeto.Relação entre a distância de transmissão da onda sonora S, a velocidade do som C e o tempo de transmissão T podem ser expressos pela fórmula: S= CXT /2
Ao instalar um medidor de nível de líquido ultra-sônico, o problema da zona cega do medidor de nível de líquido ultra-sônico deve ser considerado.o transmissor ultra-sônico não pode medir o nível do líquidoPor conseguinte, quando se determina o intervalo de medição do medidor de nível de líquido ultrasónico, deve deixar-se uma margem de 50 cm.a sonda do transmissor deve ser superior ao nível máximo de líquidoA posição é de cerca de 50 centímetros. Só assim pode ser assegurado o controlo preciso do nível do líquido e a segurança do medidor de nível de líquido ultrasónico.
No uso real, devido a consideranças de instalação inadequadas, o medidor de nível de líquido foi submerso em água, causando o medidor de nível de líquido a ser completamente danificado.
Características do medidor de nível ultra-sônico SGM
Baixo preço, pequeno tamanho e peso leve, pode ser utilizado para medição do nível sem contacto de líquidos e sólidos a granel em indústrias alimentares, químicas, de semicondutores e outras,e pode ser utilizado para monitorização remota do nível e controlo da bomba.
Deve ser prestada atenção à instalação mecânica: a instalação deve ser perpendicular à superfície do objeto a medir, evitar ser utilizada para medir objetos de espuma,Evitar a instalação a uma distância inferior à distância da zona cega da superfície do objeto medido (zona cega)Se, por um lado, o produto tiver um padrão, que será conhecido com o produto, deve considerar-se que a viga evita materiais bloqueadores e não atende à boca de enchimento e à parede do recipiente.Ao detectar grandes objetos sólidos, a orientação da sonda deve ser ajustada para reduzir os erros de medição.

Catálogo

Embalagem e entrega


Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
R: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o Métro de Fluxo de Óleo de Combustível Diesel Mini Micro Turbina Inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
