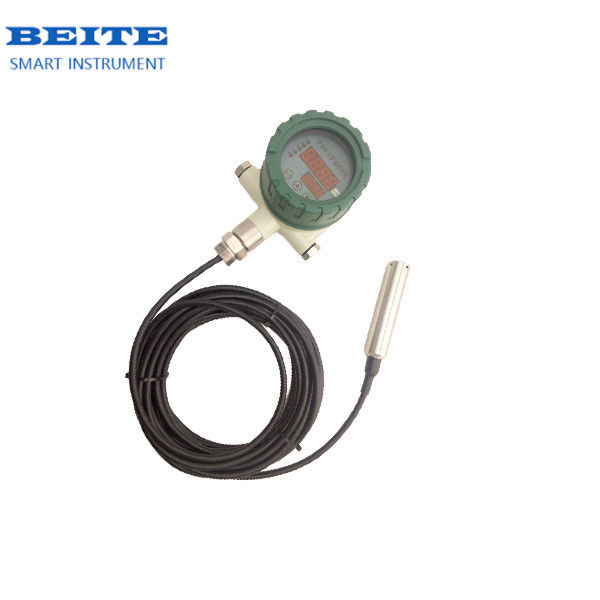

Medidor de nível submersível

Medidor de caudal à prova de explosão e à prova de chama Medidor de caudal de cabeça variável
Descrição
Esta série de controladores inteligentes de transmissão de nível de pressão/líquido são produtos inteligentes de medição e controlo de pressão por exibição digital que integram medição de pressão, exibição,saída e controloEste produto possui uma estrutura totalmente eletrónica. A extremidade frontal adota um sensor de pressão piezoresistivo cheio de óleo com um diafragma de isolamento.Processados por um microprocessadorEste controlador de pressão digital inteligente é flexível de utilizar, simples de operar, fácil de depurar, seguro e fiável.É amplamente utilizado na energia hidrelétrica, água da torneira, petróleo, indústria química, máquinas, hidráulica e outras indústrias para realizar medições, exibição e controlo no local da pressão/nível dos fluidos.

O instrumento é adequado para armazenamento e utilização em situações em que a temperatura ambiente é de -20°C a 70°C e a umidade é inferior a 80%.
Quando o instrumento for ligado à fonte de alimentação, consultar o ponto 5.2 Conexão elétrica para o funcionamento.
Ao desmontar o instrumento, não aplicar força à caixa do instrumento.

Especificações


- Não.Dimensões

Conexão mecânica:

Pode ser instalado directamente na tubulação hidráulica através da junção do tubo de pressão (M20*1.5) (outras juntas de tamanho podem ser especificadas no momento da encomenda).vibrações ou choques graves)Os produtos de nível de líquido são fixados de acordo com a flange.

Nota: Quando a gama de medição for inferior a 100 KPa, instalar-se verticalmente.

Conexões elétricas:

A fim de evitar a influência das interferências eletromagnéticas, devem prestar-se atenção às seguintes questões:

● As ligações de linha devem ser o mais curtas possível e devem ser usadas fios blindados

●Tente evitar a proximidade direta dos dispositivos do utilizador ou da fiação dos dispositivos eléctricos e electrónicos que possam causar interferências.

● Se for instalado com micro mangueira, a casca deve ser aterrada separadamente

1. Função de configuração

Saída: Existem quatro saídas de comutação. A saída correspondente muda quando o valor de captação do ponto de comutação é atingido e volta quando a pressão cai abaixo do valor de liberação.

Configurar ponto de comutação

AL1H Este valor é o valor de tração do interruptor 1

AL1F Este valor é o valor de libertação do interruptor 1

AL2H Este valor é o valor de tração do interruptor 2

AL2F Este valor é o valor de libertação do interruptor 2

AL3H Este valor é o valor de tração do interruptor 1

AL3F Este valor é o valor de libertação do interruptor 1

AL4H Este valor é o valor de tração do interruptor 2

AL4F Este valor é o valor de libertação do interruptor 2

Este valor é o valor de base.

FILT Este valor é o valor do filtro de exibição.

END Salvar e sair

Valor de exibição = valor de base + valor medido, de modo que, após a definição do valor de base, o valor de controlo é definido de acordo com o valor de exibição.

Nota: O ponto de interrupção é determinado pela configuração do valor de captação e do valor de libertação.é a saída de alarme do limite superior (função normalmente aberta)Quando o valor de captação for inferior ao valor de liberação, é a saída de alarme de limite inferior (função normalmente fechada).A diferença entre o valor e o valor de liberação é a histerese do ponto de interrupção.

Exemplo: Para definir o ponto de interrupção 1 como saída de alarme de limite superior (função normalmente aberta) a 4Mpa

Sucção e desconexão quando inferior a 3,95 Mpa; o ponto de interrupção 2 é a saída de alarme de limite inferior (função normalmente fechada)Insira o menuConfigurações

AL1H=4.00 AL1F=3.95

AL2H=9,95 AL2F=10.00

● Pressione a tecla “SET”

● Display LOCK (prompt para palavra-passe)

● Pressione a tecla ▲ ou ▼ para introduzir a palavra-passe ?? 1??.

● Pressione a tecla “SET” para confirmar

●Preme a tecla ▲ ou ▼ para deslocar para cima ou para baixo para selecionar o menu (AL1H, AL1F, AL2H, AL2F,,,,,END)

● Pressione a tecla "SET" para entrar no menu selecionado.

●Preme a tecla ▲ ou ▼ para alterar as definições

●Preme a tecla "SET" para confirmar. Se necessário, use as teclas ▲ ou ▼ para selecionar outros menus para modificação.

● Após a modificação estar concluída, selecione o menu "END" e pressione a tecla "SET" para confirmar a salvação e a saída.

●Se não for pressionada nenhuma tecla durante 30 segundos, a tecla sairá automaticamente do estado de configuração, mas os dados modificados não serão salvos.

Instruções de utilização

1O instrumento é adequado para armazenamento e utilização onde a temperatura ambiente é de -20°C a 70°C e a umidade é inferior a 80%.

2. Ao ligar o instrumento à fonte de alimentação, consulte o ponto 5.2 Conexão elétrica para o funcionamento.Apenas após confirmar que a operação é correta, a energia pode ser ligada para operação.

3. Ao desmontar o instrumento, não aplique força à caixa do instrumento.

2. Garantia

Desde que o utilizador respeite as regras de utilização e protecção, o instrumento é garantido durante um ano a partir da data de expedição.A nossa empresa recebe cartas., chamadas e sugestões dos utilizadores a qualquer momento.

Embalagem e entrega


Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
