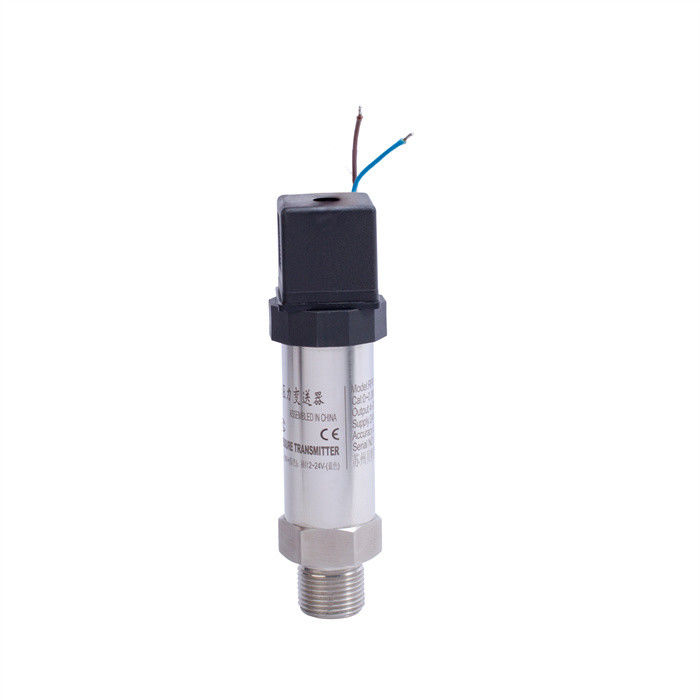

Transmissor de pressão compacto Transmissor de pressão Instrumento

Módulo de placa de circuito
O módulo de placa de circuito do transmissor é uma placa de circuito utilizando um circuito integrado específico de aplicação e tecnologia de embalagem de superfície.A placa de circuito recebe o sinal do sensor e o corrige e linearizaA parte de saída do módulo da placa de circuito converte o sinal digital num sinal de saída analógico.e o transmissor HART pode se comunicar com o operador manual HART ou o software superior do computador.
1.2.1 Conversão A/D
O circuito de conversão A/D utiliza um circuito integrado de baixa potência de 16 bits para converter a saída de corrente analógica do demodulador em corrente digital,que é fornecido ao microprocessador como sinal de entrada.
1.2.2 Microprocessador
O microprocessador do transmissor controla a conversão de A/D e D/A, e também pode realizar o autodiagnóstico e realizar a comunicação digital.um valor de pressão digital é processado por um microprocessador e armazenado como um número para garantir correções precisas e conversão de unidades de engenhariaAlém disso, o microprocessador também pode completar a linearização do sensor, a relação de faixa, o tempo de amortecimento e outras funções.
1.2.3 Memória EEPROM
A EEPROM armazena todas as configurações, características e parâmetros de ajuste digital, a memória não é volátil, por isso mesmo que a energia esteja desligada,Os dados armazenados podem ainda estar intactos para alcançar a comunicação inteligente a qualquer momento.
1.2.4 Conversão D/A
A conversão D/A converte o sinal digital corrigido enviado pelo microprocessador num sinal analógico de 4-20mA e o envia para o loop.
1.2.5 Comunicação digital
O transmissor é testado e configurado usando um comunicador ou através de qualquer sistema que suporte o protocolo de comunicação HART para completar a comunicação.O protocolo HART usa a tecnologia de chaveamento de deslocamento de fase (FSK) padrão da indústria BELL202, com sinal digital de 1200Hz ou 2200Hz sobreposto no sinal de 4 ~ 20mA para obter comunicação, comunicação, o sinal de frequência no processo de 4 ~ 20mA não produz qualquer interferência.

Parâmetro funcional
Meio de utilização: líquido, gás e vapor.
Faixa de medição: ver certificado e rótulo do produto.
sinal de saída: dois fios 4 ~ 20Ma DC ou número HART sobreposto em 4 ~ 20Ma DC
sinal verbal, por livre escolha do utilizador de saída linear ou de saída raiz (pressão diferencial).
A fonte de alimentação: a fonte de alimentação é de 12 ~ 45VDC e a fonte de alimentação de trabalho geral é de 24VDC.
Carga: a resistência máxima à carga RL da placa de circuito é: RL = (Vs-12V) /0,023A,
Na fórmula, RL: a resistência máxima à carga Ω, a RL máxima é 600Ω durante a comunicação; Vs: fonte de alimentação
Voltagem V.

Distância e posição zero: o transmissor pode ser ajustado por um botão no local ou através da adoção de HART
O comunicador é ajustado remotamente.
Transferência positiva e negativa: Transmissor de pressão diferencial: A transferência positiva máxima é o limite superior da gama de medição (URL)
O mesmo que abaixo) diferença do intervalo de medição; A migração negativa máxima é URL.
O valor de transferência positivo é a diferença entre a URL e o intervalo medido.
Transmissor de pressão absoluta: a transferência positiva máxima é a diferença entre a URL e o intervalo medido; sem carga
Emigrem.
Alarme de falha: o programa de autodiagnóstico detecta uma falha com uma saída analógica superior ou inferior a 22 mA
No alarme de 3,9 mA, o sinal de alarme alto e baixo pode ser selecionado por interruptor de componente eletrônico.
Proteção de gravação do estado do transmissor: Ligue um interruptor em um componente eletrônico para evitar a configuração do transmissor
A mudança.
Intervalo de temperatura: Circuito eletrónico: -30 ~ +85°C

Elemento sensível (cheio de óleo de silicone): -40 ~ + 104°C (cheio de óleo inerte): -184 ~ + 71°C
Temperatura de armazenamento: -30 ~ + 85°C
Tempo de arranque: amortecimento máximo < 2 s
Absorção por volume: < 0,16 cm3
Diminuição: Diminuição elétrica é de 0 ~ 16s, pode ser ajustado a intervalos de 0,1s, elemento sensível (carga
Óleo de silicone) tempo natural 0,2 s, tempo de amortecimento de código de intervalo 3 é 0,4 s.
