Descrição

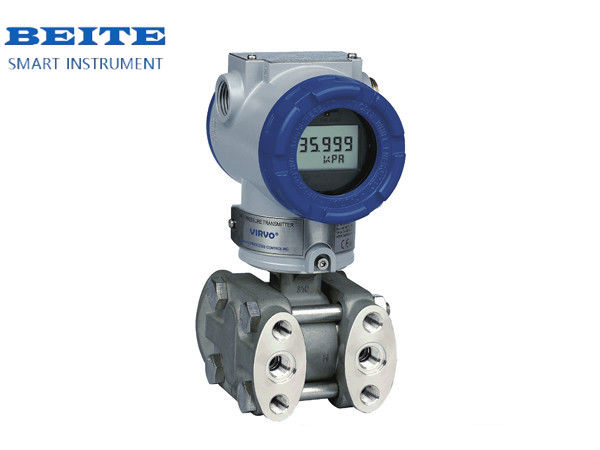

O RP62 está equipado com um microprocessador que pode medir uma variedade de pressões, suporta várias saídas e várias configurações de parâmetros,e pode implementar funções de comunicação HART ® e outras operaçõesDe acordo com o método de utilização, podem ser realizadas medições de pressão, de caudal e de nível do líquido.
Especificações
| Materiais de interface de processo |
Diafragma de isolamento de processo: 316L SS, Hastelloy C-276, Monel, Tântalo |
| Interface de processo: 316SS, aço carbono (galvanizado), Hastelloy, Monel |
| Garrafas de anel O: Teflão, borracha fluorada |
| Válvula de escape/descolagem: 316L SS, Hastelloy C-276 |
| Equipamento de ensaio de aceleradores de alta pressão |
| Nota: Existem outros materiais anti-corrosivo especiais disponíveis para as peças molhadas, que podem ser utilizados em várias condições de trabalho. |
| Parâmetros de montagem |
De aço inoxidável ou de aço carbono |
| líquido de enchimento |
Óleo de silicone DC200 ou CTFE (óleo fluorado) |
| Caixa do relógio |
Tinta de poliéster epoxi, liga de alumínio com baixo teor de cobre. |
| ligação de processo |
1/4NPT, 1/2NPT junção de conversão (opcional) |
| Conexão |
16AWG (1,5 mm de diâmetro) |
| Peso líquido |
4.2kg, cerca de 5kg incluindo acessórios |
| Tamanho da embalagem |
234X185X155mm |
| Placa de identificação |
Aço inoxidável 304 |
| Certificação das zonas perigosas |
Com a certificação à prova de explosão e intrinsecamente segura, pode ser usado em situações de classe I, Divisão 1, Grupo A, B, C, D e classe I não inflamável. |
| Divisão 2, Grupos A, B, C, D. Certificação da norma ATEX EEx ia IICT4, T5, T6 e EExd IICT5, T6 |
Indicadores elétricos
| tensão |
11.9 ~ 45 VDC |
sinal de saída |
4 ~ 20mA DC/HART |
| Resistência de carga HART |
250 ~ 1500Ω |
Voltagem de isolamento |
500 Vrms (707VDC) |
| Tempo de amortecimento |
0.25S |
Horário de início |
5S |
Desempenho
| Precisão |
± 0,075% do comprimento |
| (0,2URL≤Span≤URL) |
| ±[0,05+0,005x ((URL/Distância) ]% |
| de Span ((0.05URL≤Span<0.2URL) |
| Estabilidade |
±0,01% da escala total/ano |
| Efeito da temperatura |
±[0,025%URL+0,125% Span]/28 |
| Efeito de vibração |
A frequência em qualquer eixo é de 200 Hz e o erro causado é de ± 0,05%/g da faixa de medição. |
| Efeito da tensão de alimentação |
00,005% de escala total/volt |
| Certificação CE |
89/336/CEE, norma de compatibilidade electromagnética (EMC) |
Ambiente de funcionamento
| Parâmetro |
Ambiente classificado |
limites de funcionamento |
transporte e armazenagem |
| Temperatura ambiente (°C) |
-40 a 85 |
-40~91 |
-55~125 |
| Temperatura da superfície (°C) |
-40~110 |
-40 ~ 125 |
-55~125 |
| Humidade (% RH) |
10 ~ 85 |
0~100 |
0~100 |
| Capacidade de sobrevoltagem |
14 MPa, especial até 21 MPa |
| Grau de vácuo (KPa) |
0 |
3.5 |
- Não. |
Estrutura do produto
Características
/ Múltiplas entradas
Tipo de pressão diferencial (DP), tipo de pressão de gabarito (GP), pressão absoluta (AP)
/ Múltiplas saídas
4 ~ 20 mA (análogo), saída de sinal digital
Função de compensação automática da temperatura ambiente
/Compensação automática
/Configurações do parâmetro
Conversão zero/quantidade, alarme de falha, conversão de unidade, ajustamento fino, etc.
/ COMUNICAÇÃO DIGITAL
Comunicação HART vários comandos 5
/APARÊNCIA
CSA,FM,ATEX,GOST6
/FUTURA
Alta precisão: ±0,075% do comprimento (±0,04% do comprimento)
Estabilidade: ±0,01%/ano
Alto índice de descida: 100:1
/FLEXIBILIDADE
Configuração de parâmetros através dos comandos do protocolo HART ®
Ajuste de ponto zero (ajuste de ponto zero) 8
/ CONFIDENCIALIDADE
Tempo médio entre falhas de 20 anos; função de auto-detecção contínua (sensor, memória, comunicação); função de compensação automática (compensação da temperatura ambiente,linearização da entrada do sensor); função de alarme de falha de software e hardware; proteção de configuração: função de proteção de gravação EEPROM; normas CE EMC (EN50081-2, EN50082-2)
Embalagem e entrega
Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
