Transmissores de pressão sem fios para medição de pressão em poços de petróleo e gás

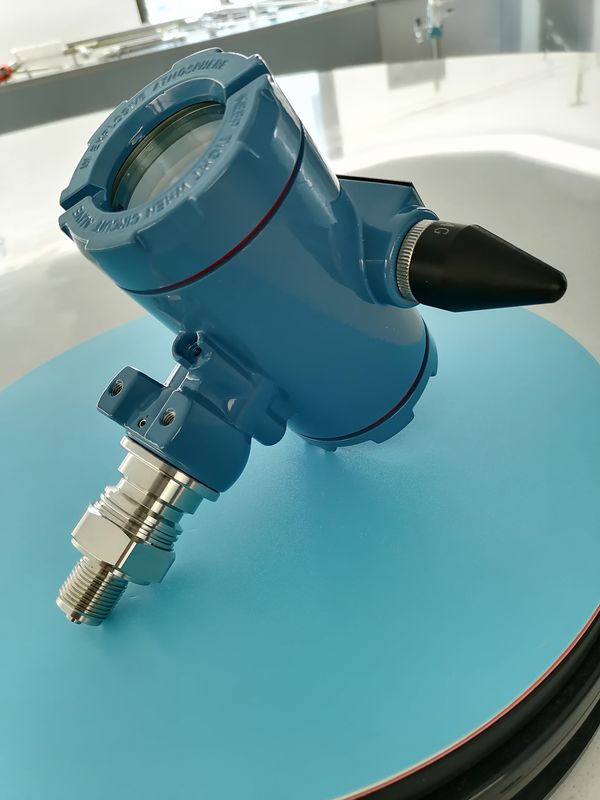

Apresentação da imagem do produto

Um transmissor de pressão sem fio é um dispositivo utilizado para medir e transmitir dados de pressão.Ele transmite sinais de pressão para o receptor através de tecnologia de comunicação sem fio para alcançar monitoramento remoto e transmissão de dadosEm comparação com os transmissores de pressão com fio tradicionais, os transmissores de pressão sem fio não requerem fiação, são mais flexíveis de instalar,e são adequados para utilização em aplicações onde a fiação não é fácil ou se utilizam dispositivos móveis.

Composição do transmissor de pressão sem fios
1. **Sensor de pressão**: Detecta a pressão do meio medido e converte-a num sinal eléctrico.
2. **Circuito de processamento de sinal**: Condiciona e amplifica o sinal elétrico para transmissão.
3. **Módulo de comunicação sem fios**: Transmite o sinal processado sem fios, como LoRa, Zigbee, NB-IoT, Wi-Fi ou Bluetooth.
4. **Sistema de energia**: Geralmente alimentado por baterias, e alguns usam energia solar ou outros métodos auto-alimentados.
5. **Caixa e proteção**: Para se adaptar a ambientes industriais adversos, são normalmente utilizadas caixas resistentes à corrosão, à água e à explosão.

Cenários de aplicação
- **Automatização industrial**: Adequado para a monitorização da pressão de tubulações industriais, reservatórios, caldeiras, etc.
- **Indústria do petróleo e do gás**: utilizado para medição de pressão em campos de petróleo e poços de gás.
- ** Tratamento de águas e protecção do ambiente**: monitorizar os equipamentos de tratamento de águas e a pressão das condutas.
- Sistema HVAC: detecção de alterações de pressão nos sistemas de ar condicionado e HVAC.
- Agricultura inteligente: monitorizar a pressão da água nos sistemas de irrigação.

Vantagens
- ** Instalação flexível**: não é necessário cablagem, poupando tempo e custos de instalação.
- ** Fácil manutenção **: reduzir as reparações devido a danos ou desgaste da fiação.
- **Monitoramento remoto**: suporta a transmissão de sinais a longa distância e é adequado para monitorização distribuída.
- **Forte adaptabilidade**: pode ser utilizado em ambientes adversos, tais como altas temperaturas, alta umidade ou situações inflamáveis e explosivas.

Os transmissores de pressão sem fios melhoram o nível de inteligência dos equipamentos combinando a tecnologia de detecção e a tecnologia de comunicação sem fios,Especialmente na Internet Industrial das Coisas (IIoT).

A posição correta do tubo de processo do transmissor depende do meio a medir.
1) Medios corrosivos ou sobreaquecidos não podem estar em contacto directo com o transmissor;

2) Prevenir a deposição de escória no interior do tubo de pressão;

3) Utilize o tubo de pressão o mais curto possível;

4) A altura hidráulica dos dois tubos de pressão deve ser equilibrada;

5) O tubo de pressão deve ser instalado num local com um pequeno gradiente de temperatura e flutuação;

Quando se mede a pressão dos gases, é necessário instalar um tubo de indução de pressão ligado à tubulação de processo num raio de 45° da direção vertical para cima ou vertical para cima.O transmissor deve ser instalado acima da porta de pressão lateral para permitir que o líquido seja descarregado na tubulação do processoQuando se mede a pressão do líquido, é necessário instalar um tubo de indução de pressão ligado à tubulação de processo na direcção horizontal ou a 45° para baixo na direcção horizontal.O transmissor é instalado sob a porta de pressão no lado para permitir que o gás seja descarregado no gasoduto de processo.

Especificações

O processo de instalação de um transmissor de pressão sem fios é relativamente simples e flexível, mas para garantir a sua precisão de medição e estabilidade de comunicação,Alguns pontos de instalação precisam ser atendidosA seguir estão indicados os passos de instalação e as precauções para o transmissor de pressão sem fios:

Etapas de instalação

1. **Escolha o local de instalação**
- Certificar-se de que o local de instalação pode refletir a pressão real medida e evitar cantos mortos ou curvas de tubulação.
- Escolha um local sem interferências e evite fontes de interferência eletromagnética fortes, tais como conversores de frequência, transmissores de rádio, etc.
- assegurar que o sinal pode ser transmitido sem problemas para o receptor; para a transmissão de longa distância, certificar-se de que não há muitos obstáculos.

2. **Conectar o meio de medição**
- Utilize um conector adequado para ligar o transmissor ao tubo de pressão ou à interface de pressão.
- Certifique-se de que a interface está bem selada para evitar fugas que afectem a precisão da medição.
- Evitar a exposição directa a fortes vibrações ou alterações drásticas de temperatura durante a instalação.

3. **Configuração da fonte de alimentação e da comunicação sem fios**
- Verifique a bateria ou a fonte de alimentação externa para garantir que o transmissor dispõe de fonte de alimentação suficiente.
- Configurar o módulo de comunicação sem fios e definir parâmetros de comunicação, tais como frequência, endereço de identificação, taxa de transmissão de dados, etc.Certificar-se de que a configuração de comunicação corresponde ao receptor.
- Para os casos em que sejam exigidos requisitos de segurança contra explosões, certifique-se de que são utilizadas baterias ou fontes de alimentação à prova de explosões que cumpram as normas.

4. **Teste de sinal**
- Após a conclusão da instalação, realizar um ensaio de sinal para confirmar que os dados podem ser transmitidos para a extremidade receptora normalmente.
- Teste a precisão de medição do transmissor de pressão e calibre o transmissor para satisfazer os requisitos de medição.

5- Fixe o transmissor.
- Utilize suportes ou flanges de fixação adequados para instalar firmemente o transmissor para evitar a suavidade.
- Se tiver de ser instalado ao ar livre, é melhor utilizar uma tampa protetora para proteger o dispositivo de factores naturais como o vento e a chuva.

Precauções

- **Evitar vibrações**: Se for instalado num local com grandes vibrações, devem ser tomadas medidas de redução de vibrações, tais como a adição de almofadas de redução de vibrações.
- ** Manutenção regular**: verificar a potência da bateria do dispositivo e substituir ou carregar a bateria regularmente.
- **Medidas de protecção**: Para ambientes adversos, certifique-se de que o transmissor dispõe de uma caixa de nível de protecção suficientemente elevado, como IP65 ou nível superior à prova de água e poeira.
- **Proteção contra raios e fixação à terra**: Ao instalar em áreas com raios frequentes, considere medidas de proteção contra raios e faça um bom trabalho de fixação à terra.
Sugestões de instalação para ocasiões especiais

- ** Ambiente de alta ou baixa temperatura**: selecionar um transmissor adequado para a faixa de temperatura para evitar danos ao equipamento devido a alta ou baixa temperatura.
- **Ambiente explosivo**: utilizar transmissores de pressão sem fios à prova de explosão e assegurar o cumprimento das normas e requisitos à prova de explosão.
- ** Ambiente marinho ou corrosivo**: Seleccionar um transmissor feito de materiais resistentes à corrosão para prolongar a vida útil do equipamento.

A instalação correta pode garantir a precisão de medição e a estabilidade da transmissão de dados do transmissor de pressão sem fios e prolongar a sua vida útil.

Manutenção do produto
1Todas as ligações do transmissor inteligente não podem ser soltadas ou desmontadas à vontade.
2O transmissor de pressão inteligente deve ser colocado e manuseado com cuidado para evitar danos ao diafragma e outros acessórios.Deve ser devolvido à nossa empresa.. Ao retornar, certifique-se de proteger o diafragma do transmissor e não deixe que ele seja danificado durante o transporte.Embala o componente inteiro em materiais anti-vibração e envia-o de volta para a nossa empresa.

Desembalagem e integridade do produto
1Ao desembalar, verifique se a embalagem está intacta e se o modelo, as especificações e o contrato de encomenda do transmissor são coerentes com a lista de embalagens.Verifique se os acessórios aleatórios estão completos.
2Acessórios de pressão diferencial/transmissor de pressão
● 1 cópia do manual de instruções
● 1 cópia do certificado do produto
● 1 cópia dos dados da inspecção de fábrica do produto
● 1 conjunto de conector, conector de fiação, suporte de montagem e cartão em forma de U (opcional)

Embalagem e entrega


Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
R: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para encomendas de produção em massa, o depósito é de 30% antecipadamente e o saldo de 70% antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
