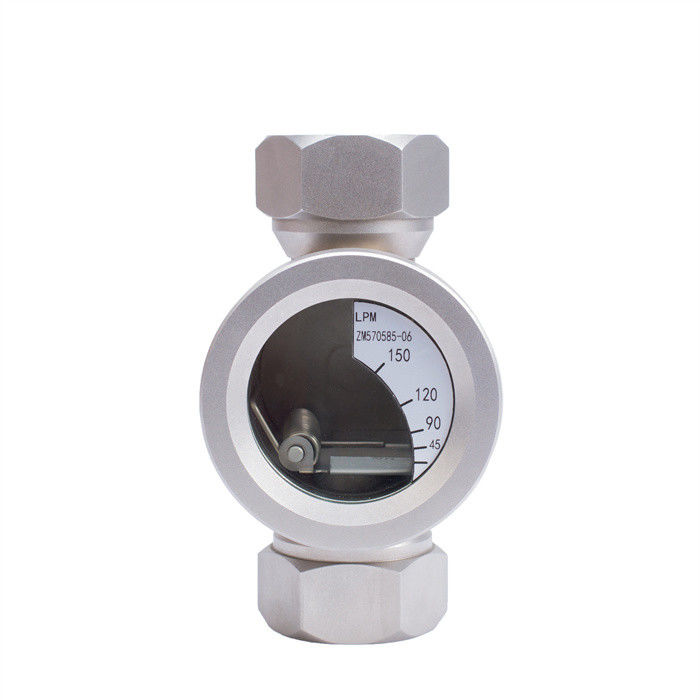

Indicador de fluxo de visão 304 Indicador de fluxo de água de aço inoxidável

Descrição

BT1conhecimento de origem

Resumo

O medidor de vazão é adequado para tubulações de produção industrial, como petróleo, produtos químicos, fibras químicas, medicina, alimentos, usinas de energia, bombas e equipamentos metalúrgicos.Ele pode observar as condições de reação de fluxo de líquidosO sistema de tubulação é um dos acessórios indispensáveis para tubos, que é uma forma importante de garantir a produção normal e a qualidade do produto.

Princípio de funcionamento

O dispositivo de fluxo de visão consiste em vidro de visão, bocal, aba, mostrador, etc. A conexão do processo pode ser na forma de fios, flanges, grampos, etc. O medidor de fluxo pode medir o fluxo de líquido, gás,e vaporO flap gira em ângulos diferentes com o fluxo da tubulação.O fluxo de escala correspondente à aba é o fluxo atual real da tubulaçãoO medidor de caudal de placa giratória só pode medir o caudal numa única direcção, mas a medição do caudal não é afectada pela direcção de instalação.

Parâmetros e componentes técnicos da série de dispositivos de transmissão

Tipo de rosca: DN15-DN50 (1/2-2 polegadas)

Tipo de flange: DN15-DN400 (1/2-16 polegadas)

Nível de pressão: 0,6/1,0/1,6/2,5/4,0/6,4MPA (150LB-300LB)

Resistência à pressão do vidro: chapa de vidro de borosilicato temperado ≤ 2,5 MPa chapa de vidro de quartzo ≤ 10,0 MPa

Material da carcaça da válvula: aço inoxidável (304 aço inoxidável)

Garrafa de vedação: anel O de borracha de flúor, garrafa de politetrafluoroetileno

Manutenção e manutenção de janelas de vidro

(1) A janela de vidro é utilizada para observar a reação de fluxo de líquidos, gases, vapor e outros meios e deve ser mantida limpa e livre de poeira.

(2) O vidro de visão é uma parte vestível, por isso, tenha cuidado ao instalar o vidro de visão.

(3) A resistência à temperatura e à pressão do vidro tem certas limitações, que dependerão da situação real.A seguir apresentam-se os parâmetros experimentais do processo de fabrico nacional de vidro.: Resistência à temperatura: vidro de borosilicato temperado ≤ 200°C, vidro de quartzo ≤ 1000°C, vidro de aluminosilicato ≤ 450°C Resistência à pressão: chapa de vidro de borosilicato temperado ≤ 2.Folha de vidro de quartzo de 5MPa ≤ 10.0MPa Vidro aluminosilícato ≤ 6,4MPa Vidro comum ≤ 0,6MPa

(4) A temperatura de mudança súbita admissível é < 60°C e o vidro irá quebrar devido a uma diferença de temperatura excessiva.

Normas de ensaio do vidro: conceção, fabrico e aceitação com referência ao "Manual de tubulações químicas" e ao HGJ501-502-86 "Vídeo de janela sob pressão".Certifique-se de que os elementos de fixaçãoA placa de fundo de vidro, o pedaço de vidro e o anel de vedação devem estar livres de detritos antes de poderem ser instalados uniformemente.

Dimensões:

Embalagem e entrega


Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
