Descrição
BT1conhecimento de origem
1 Visão geral
O medidor de fluxo, também conhecido como vidro de visão de fluxo, indicador de fluxo e indicador de fluido, pode indicar a taxa de fluxo instantâneo atual.É adequado para oleodutos de produção industrial, tais como petróleoO sistema de medição de fluxo de água é um sistema de medição de fluxo de água, que pode ser utilizado em qualquer momento para observar a reação de fluxo de líquidos, gases, etc.O vapor e outros meios de comunicação são um dos acessórios indispensáveis da tubulação para garantir a produção normal e a qualidade do produto..
2Princípio de funcionamento

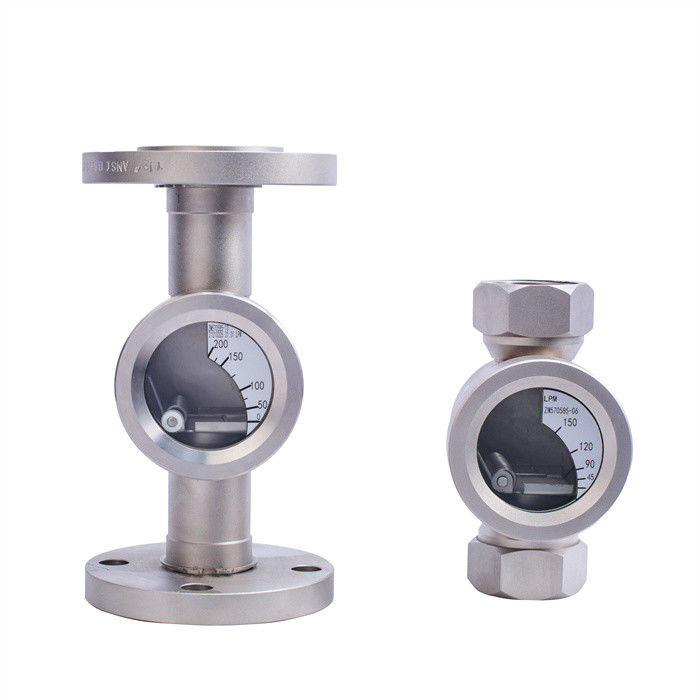

O dispositivo de fluxo de visão consiste em vidro de visão, bocal, aba, mostrador, etc. A conexão do processo pode ser na forma de fios, flanges, grampos, etc. O medidor de fluxo pode medir o fluxo de líquido, gás,e vaporO flap gira em ângulos diferentes com o fluxo da tubulação.O fluxo de escala correspondente à aba é o fluxo atual real da tubulaçãoO medidor de caudal de placa giratória só pode medir o caudal numa única direcção, mas a medição do caudal não é afectada pela direcção de instalação.
Parâmetros e componentes técnicos da série de dispositivos de transmissão
Tipo de rosca (série BT570585): DN15-DN50 (1/2-2 polegadas)
Tipo de flange (série BT570178): DN15-DN400 (1/2-16 polegadas)
Tipo dividido (série BT570586): DN80-DN200 (3-8 polegadas)
Nível de pressão: 0,6/1,0/1,6/2,5/4,0/6,4MPA (150LB-300LB)
Resistência à pressão do vidro: chapa de vidro de borosilicato temperado ≤ 2,5 MPa chapa de vidro de quartzo ≤ 10,0 MPa
Material da carcaça da válvula: aço inoxidável (304 aço inoxidável)
Garrafa de vedação: anel O de borracha de flúor, garrafa de politetrafluoroetileno
3- Manutenção e manutenção de janelas de vidro
3.1A janela de vidro é utilizada para observar a reação de fluxo de líquido, gás, vapor e outros meios e deve ser mantida limpa e livre de poeira.
3.2O vidro de visão é uma peça vestível, por isso tenha cuidado ao instalar o vidro de visão.
3.3A resistência à temperatura e à pressão do vidro tem certas limitações, que dependerão da situação real.A seguir apresentam-se os parâmetros experimentais do processo de fabrico nacional de vidro.: Resistência à temperatura: vidro de borosilicato temperado ≤ 200°C, vidro de quartzo ≤ 1000°C, vidro de aluminosilicato ≤ 450°C Resistência à pressão: chapa de vidro de borosilicato temperado ≤ 2.Folha de vidro de quartzo de 5MPa ≤ 10.0MPa Vidro aluminosilícato ≤ 6,4MPa Vidro comum ≤ 0,6MPa
3.4A variação súbita de temperatura permitida é < 60°C. O vidro pode quebrar devido a uma diferença de temperatura excessiva.
Normas de ensaio do vidro: conceção, fabrico e aceitação com referência ao "Manual de tubulações químicas" e ao HGJ501-502-86 "Vídeo de janela sob pressão".Certifique-se de que os elementos de fixaçãoA placa de fundo de vidro, o pedaço de vidro e o anel de vedação devem estar livres de detritos antes de poderem ser instalados uniformemente.
Dimensões:
- Não.
Embalagem e entrega
Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
