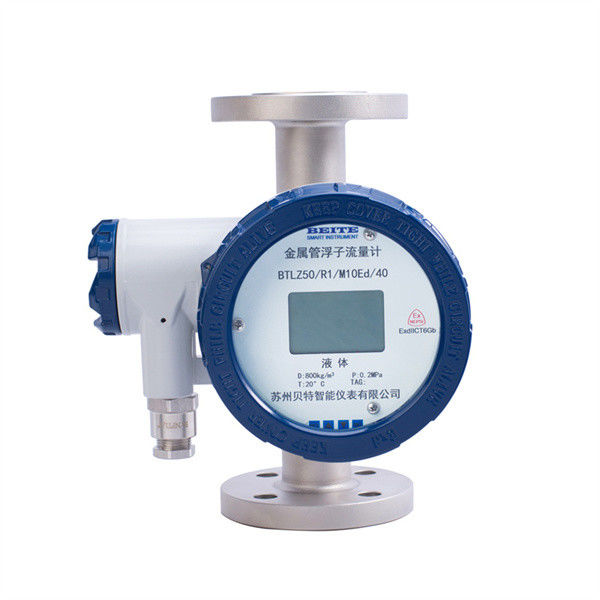

O caudalímetro de flutuação de tubos metálicos inteligentes da série BTLZ consiste em duas partes:
Sensor --- tubo de medição e flutuador;
¢ Transmissor de sinal---indicador;
Existem quatro tipos de materiais de contacto líquidos para o sensor:
aço inoxidável, liga Hastelloy, titânio e FEP revestido de aço inoxidável; users can choose different liquid contact materials according to different process pressures and medium corrosive requirements to meet the process pressure resistance and medium corrosion protection requirementsDe acordo com os diferentes requisitos de medição, os utilizadores podem escolher diferentes combinações de indicadores ao selecionar modelos para atingir diferentes requisitos de medição.As formas específicas de indicadores e as suas funções correspondentes são indicadas no espectro dos tipos de indicadores.A medição do caudal é completada pelo transmissor no indicador através do ímã de acoplamento para detectar a mudança da posição do flutuador para completar a indicação do caudal e a transmissão do sinal.Quando o meio de medição flui de baixo para cima através do tubo de medição, o flutuador está relativamente imóvel numa determinada posição quando a gravidade, a flutuabilidade e o caudal do fluido estão equilibrados.Esta posição muda com a área de lacuna anular entre o flutuador e o tubo cônico e a taxa de fluxo do fluidoA posição do flutuador corresponde ao fluxo do meio medido.
4Parâmetros técnicos
Água do intervalo de medição ((20°C)
16- Não.150000 l/h
gás(0.1013MPa 20°C)
0.5- Não.4000 m3/h
Ração de reversão
10:1(Tipo especial 20:1)
Nível de precisão
2.5(Tipo especial 1,5% ou 1,0%)
Pressão de trabalho
DN15- Não.DN50 PN16MPa
DN80- Não.DN150 PN10MPa(Tipo especial 16MPa)
Nível de pressão do casaco:1.6MPa
Temperatura média
Padrão: -20°C- Não.+200°C
Tipo de alta temperatura 300°C
Tipo de revestimento FEP ≤ 90°C
Temperatura ambiente
-20°C- Não.+100°C ((tipo de comando remoto sem ecrã LCD≤85°C)
(tipo de comando remoto com ecrã LCD≤ 70°C)
Viscosidade média
DN15:≤ 5 mPa.s
≤ 30 mPa.s.
DN25:≤ 250 mPa.s
DN50- Não.DN 150:≤ 300 mPa.s.
Exibição LCD
Intervalo numérico do caudal instantâneo:0.000- Não.99999
Intervalo numérico do caudal total:0.00- Não.99999999
Saída de sinal
sinal padrão: dois fios 4 ~ 20mA ((HART opcional)
sinal padrão: Três fios 0~10mA
Alarme de emergência:1. Duas saídas de relé ((Límite125VAC/0,25A)
2. Um ou dois interruptores de proximidade (interruptores de acordo com as necessidades do cliente)
Saída de pulso: 0~1KHz Saída isolada (nível de saída Vpp>4,5V)
Fonte de alimentação:1. Padrão: 24VDC±20% 2. Personalizado: 220VAC ((85~265VAC)
3- Alimentado por bateria:3.7@4.4-5.2AH Bateria de lítio, cada grupo pode ser usado por 3 ~ 12 meses.
Grupos alternados.
Conexão:
Padrão:Flanca HG20592
Conexão especial: de acordo com a norma de flange do cliente
Especificação do utilizador: fio de parafuso
Interface elétrica M16 × 1.5,PG11,1/2 NPT ou de acordo com as necessidades do cliente
Altura
Padrão:250 mm (outras instalações, ver formulário relacionado)
Grau de protecção
IP65/IP67
Marca ex-prova
Tipo intrinsecamente seguro:ExiaIICT4- Não.6
Tipo à prova de chama:ExdIICT4- Não.6
Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o Métro de Fluxo de Óleo de Combustível Diesel Mini Micro Turbina Inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
