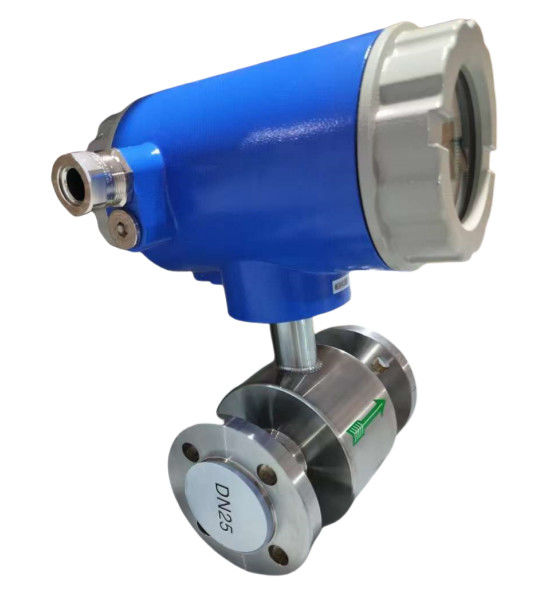

Fornecedor de Fluxímetros Eletromagnéticos 4~20mA

O medidor de fluxo eletromagnético é um instrumento de medição de fluxo baseado no princípio de indução eletromagnética de Faraday, e é frequentemente usado para medir o fluxo de líquidos ou lodos condutores.O seu princípio de funcionamento baseia-se principalmente na lei da indução eletromagnética, e o processo específico é o seguinte:

1. **Princípio da indução eletromagnética**:
De acordo com a lei de Faraday da indução eletromagnética, quando um fluido condutor flui através de um campo magnético uniforme, as partículas carregadas no fluido gerarão uma força eletromotriz (ou seja,tensão induzida) sob a ação do campo magnéticoEsta força eletromotriz está relacionada com fatores como a taxa de fluxo do fluido, a força do campo magnético e o diâmetro interno do tubo.

2. ** Composição estrutural**:
- Magnético: utilizado para gerar um campo magnético constante.
- **Electrodos**: localizados em ambos os lados do tubo do caudalímetro, utilizados para medir a tensão induzida gerada no fluido.
- "tubulação": o tubo através do qual passa o fluido, geralmente feito de material isolante para garantir que não afeta o campo elétrico.
- ** Processador de sinal**: utilizado para converter a tensão induzida num sinal de fluxo.

3. **Processo de trabalho**:
- O medidor de caudal eletromagnético conduz corrente através do fluido no tubo, e o ímã gera um campo magnético perpendicular à direcção de fluxo fora do tubo onde o fluido flui.
- Quando o fluido atravessa o campo magnético, de acordo com a lei de Faraday, as partículas carregadas (como os íons) no fluido são desviadas sob a ação do campo magnético,que geram uma força eletromotrizA magnitude desta força eletromotriz é proporcional à taxa de fluxo do fluido.
- A força electromotriz do fluido é recebida pelo elétrodo e transmitida ao processador de sinal através do fio.
- O processador de sinal calcula o caudal do fluido com base no sinal de tensão medido e converte-o num sinal digital adequado para exibição ou gravação.

4. **Fórmula de cálculo do fluxo**:
A magnitude da força eletromotriz ((E)) é proporcional ao caudal do fluido ((v)) e a fórmula é:
[
E = k ponto B ponto v ponto D
]
Onde:
- (E) é a tensão induzida.
- (k) é uma constante.
- (B) é a intensidade do campo magnético.
- (v) é o caudal.
- (D) é o diâmetro interno do tubo.

De acordo com esta fórmula, a taxa de fluxo ((Q)) pode ser calculada pela tensão induzida.

5. ** Vantagens **:
- ** Sem peças mecânicas móveis**: Portanto, a manutenção é pequena e a vida útil é longa.
- ** Ampla gama de aplicações **: Pode ser utilizado para vários líquidos e lodos condutores, e é amplamente utilizado em produtos químicos, tratamento de águas residuais, processamento de alimentos e outras indústrias.
- **Alta precisão**: pode fornecer medições de fluxo de alta precisão.
- **Não afetado pela densidade, viscosidade, etc. do fluido**: Relaciona-se apenas com a taxa de fluxo e a condutividade do fluido.

6. **Condições aplicáveis**:
- O fluido deve ser condutor ou ter uma certa condutividade (como água, ácido, álcali, lama, etc.).
- A posição de instalação do medidor de caudal deve assegurar a estabilidade do caudal do fluido e evitar fortes turbulências e vibrações.

Em geral, o princípio de funcionamento do medidor de caudal eletromagnético consiste em calcular o caudal com base no caudal do fluido,a força do campo magnético da tubulação e a força eletromotriz através da lei de Faraday da indução eletromagnética, que tem as vantagens de alta precisão e estabilidade a longo prazo.

Na selecção de um medidor de caudal eletromagnético, é geralmente necessário determinar o modelo adequado com base nos seguintes parâmetros-chave.custos de instalação e de exploração do medidor de caudalOs seguintes são os parâmetros gerais a considerar na selecção de um caudalímetro eletromagnético:

1. **ID do gasoduto (Tamanho do gasoduto) **
- ** Intervalo de diâmetro interno**: O intervalo de medição do caudalímetro eletromagnético está geralmente relacionado com o diâmetro interno do tubo.Os tamanhos dos tubos comuns variam de alguns milímetros a vários metros.
- **O diâmetro interno do medidor de caudal** deve corresponder ao diâmetro interno do tubo medido para garantir que o fluido possa fluir de forma estável através do sensor.um medidor de caudal eletromagnético com o mesmo ou ligeiramente maior diâmetro interno do tubo é selecionado para obter uma medição de caudal estável.

2. ** Intervalo de fluxo **
- **Fluxo máximo**: considerar a exigência de fluxo máximo na aplicação.A gama de medição do medidor de caudal deve cobrir toda a gama de variações de caudal para garantir a precisão.
- **Fluxo mínimo**: A precisão de medição do caudalímetro eletromagnético é fraca em condições de baixo caudal, por isso certifique-se de que o caudalímetro selecionado pode satisfazer o requisito de caudal mínimo.
3. ** Intervalo de taxa de fluxo**
- ** Intervalos de taxa de fluxo**: A taxa de fluxo é um dos factores chave para a precisão de medição do caudalímetro eletromagnético.Em geral., a faixa de caudalidade dos medidores de caudalidade eletromagnéticos está aproximadamente entre 0,3 m/s e 10 m/s.Selecionar a faixa de vazão adequada de acordo com as características do fluido e as condições reais de vazão.
4. **Propriedades dos fluidos**
- ** Conductividade**: Os medidores de caudal eletromagnéticos só podem medir fluidos condutores, pelo que é necessário assegurar que o fluido tem uma certa condutividade (como água, lama, ácido, álcali, etc.).A condutividade do fluido deve geralmente ser superior a 5 μS/cm.
- **Temperatura do fluido**: os diferentes tipos de caudalímetros eletromagnéticos têm diferentes faixas de temperatura de funcionamento aplicáveis.e alguns modelos especiais podem suportar temperaturas mais altas ou mais baixas. Escolha um medidor de caudal adequado de acordo com a temperatura do fluido.
- ** Pressão do fluido**: selecionar o caudalímetro de acordo com a pressão nas condições de trabalho reais para garantir que o caudalímetro não seja danificado durante o funcionamento.As faixas de pressão comuns são geralmente de 6 bar, 16 bar ou 40 bar.

5. **Localização e método de instalação**
- **Método de instalação**: Os caudalímetros eletromagnéticos são normalmente instalados horizontalmente ou verticalmente.para fluidos com partículas sólidasO método de instalação apropriado deve ser escolhido de acordo com a disposição da tubulação e as propriedades do fluido.
- ** comprimento da secção de tubo reta**: os caudalímetros eletromagnéticos têm elevados requisitos para a estabilidade do caudal do fluido,e geralmente exigem uma secção de tubulação reta de 5 a 10 vezes o diâmetro interno da tubulação antes e depois do medidor de vazão para reduzir a perturbação da velocidade de fluxo causada por cotovelos, válvulas, etc.

6. **Material de eléctrodos e material de revestimento**
- **Material do eletrodo**: O material do eletrodo deve ser escolhido de acordo com a corrosão do fluido.Para fluidos altamente corrosivos, os materiais com maior resistência à corrosão (como liga de titânio ou platina) são geralmente selecionados.
- **Material de revestimento**: O material de revestimento tem uma influência importante na estabilidade química do fluido e na vida útil do medidor de caudal.Politetrafluoroetileno (PTFE)Para fluidos com corrosão e temperatura diferentes, a escolha do material de revestimento adequado pode melhorar a precisão da medição e prolongar a vida útil do medidor de caudal.

7. **Signal de saída**
- **Saída de sinal analógico**: a saída de 4-20mA é o método de saída de sinal padrão mais comum, adequado para a maioria dos sistemas de automação industrial.
- **Saída de sinal de pulso**: Adequado para aplicações que exigem pulsos de contagem, frequentemente utilizados para acumulação de fluxo, transmissão remota ou controlo de ligação.
- **Saída de sinal digital**: como Modbus RTU, Profibus, Hart e outras saídas de protocolo, adequadas para comunicação de dados e integração com outros dispositivos inteligentes (como PLC, DCS).

8. ** Nível de protecção e condições ambientais**
- ** Nível de protecção**: O medidor de caudal deve seleccionar um nível de protecção adequado em função do ambiente de utilização.Selecionar um nível de protecção adequado de acordo com a umidade, poeira, e se está exposto ao exterior no ambiente de aplicação.
- Tipo à prova de explosão: em ambientes explosivos (como a indústria petroquímica), pode ser necessário escolher um caudalímetro eletromagnético à prova de explosão.

9. **Método de alimentação**
- **Requisitos de alimentação**: Dependendo das condições de alimentação no local, o medidor de caudal eletromagnético pode ser alimentado por corrente alternada (CA) ou corrente contínua (CC).Os requisitos de potência comuns são de 24 V CC ou 110/220 V AC.
- **Versão de baixa potência**: Para instalações remotas ou locais sem fonte de alimentação estável, pode escolher uma versão de baixa potência ou um modelo movido a energia solar.

Princípios de medição

O princípio de medição do caudalímetro eletromagnético baseia-se na lei de indução eletromagnética de Farady.um par de eletrodos instalados por penetração da parede do tubo de mediçãoQuando o fluido condutor flui através do tubo de medição do sensor,O sinal de tensão em proporção direta à velocidade média de fluxo do fluido será induzido nos eletrodosO sinal é amplificado e tratado pelo transmissor para realizar várias funções de exibição.

Esquema do circuito do conversor

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingO esquema do circuito do conversor é mostrado na Fig. 2.1.

Menu de configuração de parâmetros da tabela

O menu de configuração do conversor consiste em 45 itens. Muitos deles são configurados pelo fabricante antes do envio. Não é necessário alterá-los quando aplicados.Há apenas alguns deles para ser definido pelo usuário de acordo com o aplicativoOs elementos do menu estão listados no quadro seguinte:

Aplicação do cenário:

Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o Métro de Fluxo de Óleo de Combustível Diesel Mini Micro Turbina Inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
