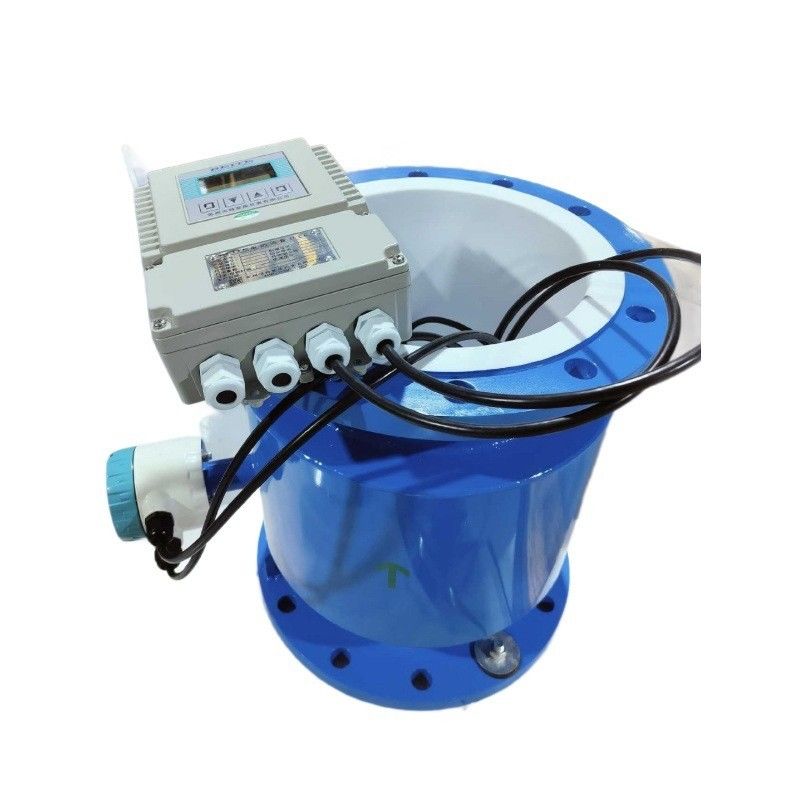

Introdução do medidor de vazão eletromagnético
O medidor de vazão eletromagnético é um instrumento de medição de vazão baseado no princípio de indução eletromagnética de Faraday, que é amplamente utilizado na medição de vazão de fluidos líquidos e condutores. Seu princípio de funcionamento pode ser resumido brevemente nas seguintes etapas:
1. Princípio da indução eletromagnética de Faraday
O princípio de funcionamento do medidor de vazão eletromagnético é baseado na lei da indução eletromagnética de Faraday, que descreve que quando um fluido condutor flui através de um campo magnético, uma força eletromotriz (isto é, tensão) é gerada no fluido. A magnitude desta força eletromotriz é proporcional à vazão.
Especificamente, quando o fluido passa através do campo magnético localizado na tubulação do medidor de vazão, as partículas carregadas no fluido (como íons na água) se moverão sob a ação do campo magnético e gerarão uma força eletromotriz (tensão) em uma direção perpendicular ao campo magnético e à vazão. Esta força eletromotriz é proporcional à vazão do fluido.
2. Composição estrutural
O medidor de vazão eletromagnético é composto principalmente pelas seguintes partes:
- **Sensor**: Inclui um tubo de medição e um ímã. O fluido que passa pelo tubo de medição gera uma força eletromotriz ao interagir com o campo magnético.
- **Elétrodo**: O eletrodo capta o sinal de força eletromotriz ao entrar em contato com o fluido. Normalmente, o eletrodo é instalado na parede interna do tubo de medição, perpendicular à direção do fluxo do fluido.
- **Conversor de sinal**: Converte o sinal de força eletromotriz recebido pelo eletrodo em um sinal de fluxo, exibe-o e processa-o.
3. Processo de medição de vazão
- **Efeito de campo magnético**: Quando o fluido passa pelo tubo de medição do medidor de vazão eletromagnético, o ímã integrado gera um campo magnético perpendicular à direção do fluxo.
- **Geração de força eletromotriz**: Quando partículas carregadas (como íons) no fluido se movem no campo magnético, uma força eletromotriz é induzida no fluido de acordo com a lei de Faraday. A magnitude da força eletromotriz é proporcional à vazão.
- **Aquisição de sinal**: A força eletromotriz do fluido no campo magnético é capturada pelo eletrodo, e a diferença de tensão entre o eletrodo e o fluido reflete a taxa de fluxo.
- **Processamento de sinal e cálculo de vazão**: Ao processar o sinal de força eletromotriz, o conversor pode calcular o valor real da vazão do fluido.
4. Vantagens e aplicações
- **Sem peças mecânicas**: O medidor de vazão eletromagnético não possui peças mecânicas, portanto não há desgaste e o custo de manutenção é baixo.
- **Aplicável a fluidos condutores**: O medidor de vazão eletromagnético é adequado para medição de vazão de vários fluidos condutores, como água, esgoto, soluções ácidas e alcalinas, lama, etc.
- **Não é afetado por fatores como densidade do fluido, viscosidade, temperatura, etc.**: Os resultados da medição são independentes das propriedades físicas do fluido e possuem alta precisão.
5. Cenários de aplicação
- Tratamento de água, processos químicos, alimentos e bebidas, medicamentos, lamas, petróleo e gás, etc., especialmente na medição de fluidos corrosivos ou viscosos.
Deve-se notar que os medidores de vazão eletromagnéticos não podem ser usados para fluidos não condutores (como gás, fluidos de óleo) ou líquidos sem partículas carregadas no fluido.
Saída de pulso
Dois tipos de saída de pulso estão disponíveis para escolha: modo de saída de frequência e modo de saída de pulso. O medidor emite pulso de onda quadrada contínua no modo de frequência, enquanto série de pulsos no modo de pulso. A saída de frequência é geralmente usada para medição de vazão e totalização de curto período de tempo. A saída de pulso pode ser conectada diretamente a um contador externo e é frequentemente usada para totalização de longos períodos de tempo.
Como mencionado anteriormente, o circuito coletor aberto do transistor é usado para frequência e saída de pulso. Portanto, a fonte de alimentação CC externa e a carga são necessárias.
Características
1. A medição não é afetada pela variação da densidade do fluxo, viscosidade, temperatura, pressão e condutividade. A medição de alta precisão é garantida de acordo com o princípio de medição linear.
2. Nenhum obstáculo no tubo, nenhuma perda de pressão e menor exigência para tubulação reta.
3. DN 6 a DN2000 cobre uma ampla variedade de tamanhos de tubos. Uma variedade de revestimentos e eletrodos estão disponíveis para satisfazer diferentes características de fluxo.
4. Excitação programável de campo de onda quadrada de baixa frequência, melhorando a estabilidade da medição e reduzindo o consumo de energia.
5. Implementação de MCU de 16 bits, proporcionando alta integração e precisão; Processamento totalmente digital, alta resistência ao ruído e medição confiável; Faixa de medição de vazão de até 1500:1.
6. Visor LCD de alta definição com luz de fundo.
7. A interface RS485 ou RS232 suporta comunicação digital.
8. Detecção inteligente de tubo vazio e medição de resistência de eletrodos, diagnosticando com precisão a contaminação de tubo vazio e eletrodos.
9. O componente SMD e a tecnologia de montagem em superfície (SMT) são implementados para melhorar a confiabilidade.
Principais aplicações
O medidor de vazão eletromagnético TQMF pode ser usado para medir o fluxo volumétrico de fluido condutor em uma tubulação fechada. É amplamente aplicado na medição e controle de vazão nas áreas de indústria química e petrolífera, indústria metalúrgica, água e águas residuais, agricultura e irrigação, fabricação de papel, indústria de alimentos e bebidas e indústria farmacêutica. 1.3Condições Ambientais Temperatura ambiente: sensor: -25℃ a + 60℃; conversor: -25℃ a + 60℃. Umidade relativa: 5% a 90%; 1.4Condições de trabalho Temperatura máxima do fluido: Tipo compacto: 60°C Tipo remoto: Teflon 150°C Neoprene 80°C; 120℃ Poliuretano 70℃ Condutividade fluida: ≥ 5S/cm
Princípios de Medição
O princípio de medição do medidor de vazão eletromagnético é baseado na lei de indução eletromagnética de Farady. O sensor é composto principalmente por um tubo de medição com revestimento isolado, um par de eletrodos instalados por penetração na parede do tubo de medição, um par de bobinas e núcleo de ferro para produzir um campo magnético de trabalho. Quando o fluido condutor flui através do tubo de medição do sensor, o sinal de tensão em proporção direta à velocidade média do fluxo do fluido será induzido nos eletrodos. O sinal é amplificado e tratado pelo transmissor para realizar diversas funções de exibição.
Esquema do Circuito Conversor
Os conversores fornecem uma corrente de excitação estável para a bobina no sensor dos medidores de vazão eletrônicos para obter a constante B e amplificam a força eletromotriz e a convertem em sinais padrão de corrente ou frequência para que os sinais possam ser usados para exibição, controle e processamento. O esquema do circuito conversor é mostrado na Fig.
Tabela do menu de configuração de parâmetros
O menu de configuração do conversor consiste em 45 itens. Muitos deles são configurados pelo fabricante antes do envio. Não é necessário alterá-los no momento da inscrição. Existem apenas alguns deles que podem ser configurados pelo usuário de acordo com a aplicação. Os itens do menu estão listados na tabela abaixo:
Item nº. | Exibição do menu | Método de configuração | Nível de senha | Faixa de valores |
1 | Linguagem | Opção | 1 | Chinês/Inglês |
2 | Tamanho do sensor | Opção | 1 | 3 - 3000 mm |
3 | Faixa de fluxo | Modificar | 1 | 0 - 99999 |
4 | Mudança automática de toque | Opção | 1 | LIGADO / DESLIGADO |
5 | Amortecimento | Opção | 1 | 0 - 100 segundos |
6 | Diretório de Fluxo. | Opção | 1 | Encaminhamento/res. |
7 | Fluxo Zero | Modificar | 1 | +/-0,000 |
8 | Corte de baixa frequência | Modificar | 1 | 0 - 99% |
9 | Ativação de corte | Opção | 1 | LIGADO / DESLIGADO |
10 | Taxa de mudança | Modificar | 1 | 0 - 30% |
11 | Limite de tempo | Modificar | 1 | 0 - 20s |
12 | Unidade total | Opção | 1 | 0,0001L - 1 m3 |
13 | Densidade de Fluxo | Modificar | 1 | 0,0000 - 3,9999 |
14 | Tipo atual | Opção | 1 | 4-20mA/0-10mA |
15 | Saída de pulso | Opção | 1 | Freq/ Pulso |
16 | Fator de pulso | Opção | 1 | 0,001L - 1 m3 |
17 | Frequência máx. | Modificar | 1 | 1 - 5999Hz |
18 | Endereço de comunicação | Modificar | 1 | 0 - 99 |
19 | Taxa de transmissão | Opção | 1 | 600 - 14400 |
20 | EmpPipe Det. | Opção | 1 | LIGADO / DESLIGADO |
21 | EmpPipe Alm | Modificar | 1 | 200,0 KΩ |
22 | Olá, ALM Enble. | Opção | 1 | LIGADO / DESLIGADO |
23 | Olá Alm Limite | Modificar | 1 | 000,0 - 199,9% |
24 | Lo Alm Enble | Opção | 1 | LIGADO / DESLIGADO |
25 | Limite Lo Alm | Modificar | 1 | 000,0 - 199,9% |
26 | RevMeas.Enbl | Opção | 1 | LIGADO/DESLIGADO |
27 | Sensor S/N | Modificar | 2 | 000000000000-999999999999 |
28 | Fato do sensor. | Modificar | 2 | 0,0000 - 3,9999 |
29 | Modo de campo | Opção | 2 | Modo 1,2,3 |
30 | Multiplicando | Modificar | 2 | 0,0000 - 3,9999 |
31 | F. Conjunto total | Modificar | 3 | 0000000000 - 9999999999 |
32 | R. Conjunto Total | Modificar | 3 | 0000000000 - 9999999999 |
33 | Controle de entrada | Opção | 3 | Desativar/Parar Tot/Redefinir Tot |
34 | Clr Totalizr | Senha | 3 | 00000 - 59999 |
35 | Clr Tot. Chave | Modificar | 3 | 00000 - 59999 |
36 | Data –a/m/d * | Modificar | 3 | 99/12/31 |
37 | Tempo-h/m/s * | Modificar | 3 | 23/59/59 |
38 | Senha L1 | Modificar | 3 | 0000 - 9999 |
39 | Senha L2 | Modificar | 3 | 0000 - 9999 |
40 | Senha L3 | Modificar | 3 | 0000 - 9999 |
41 | Zero atual | Modificar | 4 | 0,0000 - 1,9999 |
42 | Máximo atual | Modificar | 4 | 0,0000 - 3,9999 |
43 | Fator do Medidor | Modificar | 4 | 0,0000 - 3,9999 |
44 | Conversor S/N | Modificar | 4 | 0000000000-9999999999 |
45 | Redefinição do sistema | Senha | 4 |
Aplicação de cenário:
Perguntas frequentes
1. P: Quais informações precisam ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Faixa de vazão, precisão, conexão e outros parâmetros.
2. P: Você é uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO, especializado em instrumentos de medição de nível e vazão.
Os serviços OEM e ODM estão disponíveis. Bem-vindo para nos visitar na China.
3. P: Qual é o seu MOQ?
R: Para iniciar nossa cooperação, o pedido de amostra é aceitável.
4. P: Qual é a data de entrega do medidor de vazão inteligente de óleo diesel de mini micro turbina?
R: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5. P: Quais são as suas condições de pagamento?
R: Apoiamos T/T, PayPal, Western Union.
Para pedidos de produção em massa, é um depósito de 30% adiantado e saldo de 70% antes do envio.
6. P: Você tem garantia para o medidor de vazão?
R: Sim, temos garantia de 12 meses.
