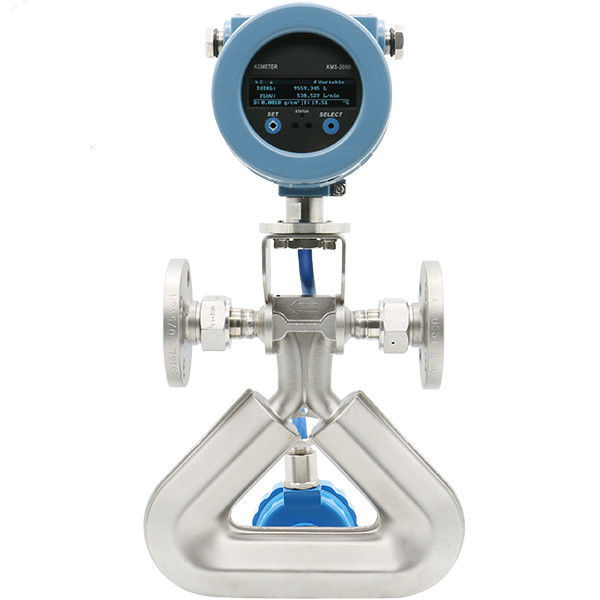

Metrô de fluxo de gás Coriolis de alta precisão 316L

Introdução pormenorizada do caudalímetro de massa de Coriolis:

O medidor de fluxo de massa de Coriolis é um medidor usado para medir o fluxo de massa de líquido ou gás, e seu princípio de funcionamento é baseado no efeito de Coriolis.Os medidores de caudal de Coriolis são amplamente utilizados devido à sua elevada precisão e à sua ampla gama de aplicaçõesA seguir está uma introdução pormenorizada do caudalímetro de massa de Coriolis:

Princípio de funcionamento

O princípio de funcionamento do medidor de fluxo de massa de Coriolis baseia-se no Efeito de Coriolis, que se refere à força de inércia a que um objeto será submetido quando se move em um sistema rotativo.Especificamente, o caudalímetro de Coriolis utiliza as seguintes etapas para medir o caudal:

1. **Fluido que passa pelo sensor**: O fluido flui no sensor do medidor de caudal, geralmente através de um par de tubos vibratórios ou elementos vibratórios.

2. **Vibração do tubo vibratório**: Os tubos vibratórios do caudalímetro são forçados a vibrar a uma certa frequência e amplitude.O fluido exerce força sobre estes tubos vibratórios durante o processo de fluxo.

3. **Geração da força de Coriolis**: Quando o fluido flui através do tubo vibratório, a força de Coriolis é gerada devido à inércia do fluido,E esta força faz com que o tubo vibrante tenha um deslocamento relativoEste deslocamento afecta a frequência e a fase de vibração do tubo vibratório.

4. ** Medição e cálculo**: O sensor detecta o deslocamento relativo e a alteração de frequência do tubo vibratório e converte estes sinais em valores de fluxo de massa.Analisando as características de vibração do tubo vibratório, o medidor de caudal pode calcular diretamente o caudal de massa do fluido sem considerar as alterações de densidade e temperatura do fluido.

Principais características

- **Alta precisão**: Os caudalómetros Coriolis proporcionam uma precisão de medição muito elevada, que pode atingir 0,1% ou até mais.

- ** Medição directa do caudal de massa**: o caudal de massa do fluido pode ser medido directamente sem converter a relação entre caudal de volume e densidade.

- ** Ampla aplicabilidade**: Adequado para medição de fluxo de líquidos e gases, incluindo fluidos com alta viscosidade, corrosão ou alto teor de bolhas.

- ** Funções abrangentes**: Para além da medição do caudal, muitos caudalómetros Coriolis podem também medir outros parâmetros como temperatura, densidade e concentração.

- ** Menos exigências de manutenção**: Como a parte de medição do caudalímetro não tem partes mecânicas móveis, é relativamente menos propensa ao desgaste e à avaria.

Áreas de aplicação

- **Indústria química**: Usado para medir com precisão o fluxo de produtos químicos, especialmente aqueles que são altamente corrosivos ou viscosos.
- **Indústria de Alimentos e Bebidas**: Medir com precisão matérias-primas e produtos líquidos para garantir a consistência e qualidade dos produtos.
- **Petróleo e Gás**: Medir o fluxo de petróleo, gás natural e suas misturas, especialmente em situações em que é necessária uma elevada precisão e estabilidade.
- **Indústria Farmacêutica**: Utilizado para medir com precisão o fluxo de medicamentos e outros líquidos críticos durante o processo de produção.

Em geral, os medidores de fluxo de massa Coriolis tornaram-se ferramentas de medição de fluxo essenciais em muitos campos industriais devido à sua alta precisão, estabilidade e versatilidade.

Principais características
1- Desempenho indiscutível no fluxo de massa do líquido, fluxo de volume e medição da densidade
2O design exclusivo proporciona uma sensibilidade e estabilidade de medição incomparáveis.
3. Garante um desempenho consistente e fiável no mais amplo intervalo de fluxo
4Projetado para minimizar o processo, a montagem e o impacto ambiental

Aplicação
O medidor de caudal de massa pode ser utilizado nos seguintes domínios para satisfazer os requisitos dos ingredientes, dos processos de mistura e da medição comercial.
Química: contém um sistema de reação química
Petróleo: análise do teor de umidade
Lípidos: incluindo óleos vegetais, gorduras animais e outros óleos
Farmacêuticos
Pintura
Fabricação de papel
Impressão e tingimento de têxteis
Combustível: petróleo bruto, petróleo pesado, lodo de carvão, lubrificante e outros combustíveis.
Alimentos: bebidas gasosas, bebidas de saúde e outros líquidos.
Transporte: medição de líquidos por conduta.
Fluido de baixa temperatura, como oxigénio líquido e nitrogénio líquido, a baixa temperatura até -200°C
Fluido de alta temperatura, temperatura máxima até 300°C
Fluido de alta pressão, como medição do caudal de lodo para cimento de perfuração de petróleo

Princípio de funcionamento
Se um tubo for girado em torno de um ponto (P) enquanto o líquido flui através dele (para ou longe do centro de rotação), esse fluido gerará uma força inercial, em referência à Figura 1.1:

Estrutura do sensor

O sensor do medidor de caudal de massa é constituído por um tubo de medição, um dispositivo de condução, um detector de posição, uma estrutura de suporte, um sensor de temperatura, uma caixa, etc.
1 Estrutura de suporte: tubo de medição fixado na estrutura de suporte como eixo de vibração.
2 O tubo de medição (tubo vibratório): consiste em dois tubos paralelos.
3 Detector de posição: utilizado para a medição da distorção do tubo de medição.
4 Dispositivo de accionamento: gerar força electromagnética para impulsionar o tubo de medição para fazê-lo vibrar perto da frequência de ressonância.
5 Acoplamento: proteger o tubo de medição, a unidade de accionamento e o detector.

Parâmetros técnicos

Embalagem e entrega


Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
