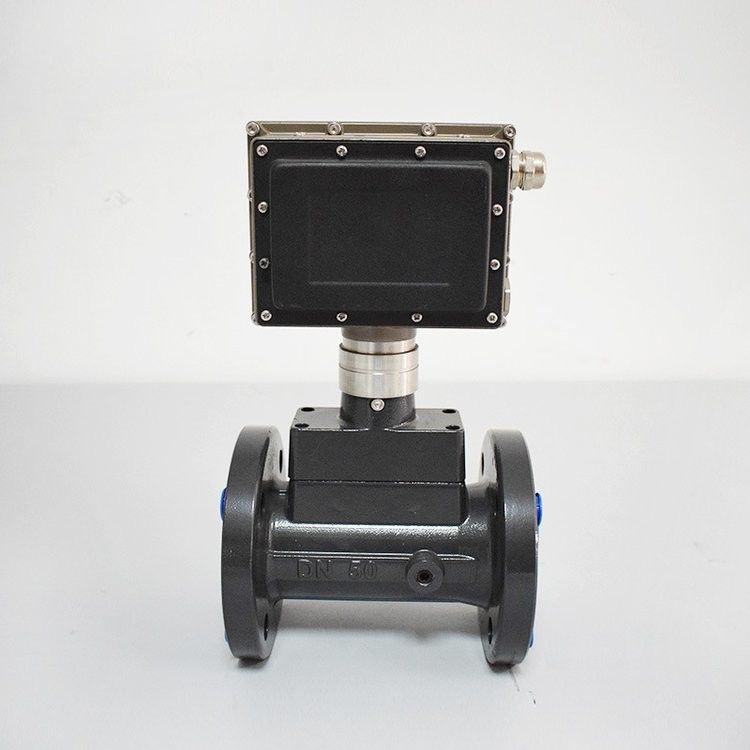

Métro de fluxo de turbina de gás Comunicação RS485

Parâmetro

1Calibre do instrumento e método de ligação: 25.40.50.65.80.100.125.150.200.250.300 adota conexão de flange
2Relação de alcance: 1:10 1:20 1:30
3Material do instrumento: corpo do medidor: aço inoxidável 304
4Nível de protecção: ip65

Os medidores de caudal das turbinas a gás são utilizados principalmente para medir o caudal de ar, nitrogénio, oxigénio, hidrogénio, biogás, gás natural, vapor e outros fluidos médios em tubulações industriais.Quando se mede o caudal de volume em condições de trabalho, é quase independente da densidade do fluido, pressão, temperatura, viscosidade e outros parâmetros. Impacto. Não há partes mecânicas em movimento, por isso tem alta confiabilidade e baixa manutenção.Os parâmetros do instrumento podem ser estáveis durante muito tempoO medidor de caudal de vórtice de gás utiliza um sensor de tensão piezoelétrico, que é altamente fiável e pode funcionar na gama de temperaturas de funcionamento de -20°C a +250°C.Tem sinais analógicos padrão e saída de sinal de pulso digital, que é fácil de usar com sistemas digitais como computadores.

Descrição

O medidor de caudal da turbina de gás com compensação de temperatura e pressão integra um sensor de caudal da turbina de gás e um totalizador de caudal.Os seus principais indicadores de desempenho são até e o instrumento ideal para a medição do comércio de gás.

Princípio de funcionamento
Quando o fluxo de ar entra no medidor de vazão, passa primeiro pelo retificador com uma estrutura especial e é acelerado.a turbina supera o binário de resistência e o binário de atrito e começa a girarQuando o binário atinge o equilíbrio, a velocidade de rotação é estável.e o campo magnético é alterado periodicamente pelo ímã no disco do transmissor rotativo, de modo que o gerador de pulso produz um sinal de pulso com uma frequência proporcional à taxa de fluxo.O microprocessador no conversor conta e calcula o sinal de pulso para obter a taxa de fluxo condição de trabalhoAo mesmo tempo, detecta a temperatura e a pressão do meio, converte a taxa de fluxo do volume da condição de trabalho na taxa de fluxo do volume padrão de acordo com o modelo de correcção do volume,e acumula-lo para obter o volume padrão. .

Fórmula de cálculo
Por exemplo: medidor de caudal de turbina a gás de calibre DN40, faixa de caudal de 5-50 m3/h, F-1 é definido em 0 (indicações de quantidade instantânea mh, indicações de quantidade acumulada m3), F-8 é definido em 0.001Isto significa que, para cada fluxo acumulado de 0,001 m, será emitido um pulso equivalente com uma largura de pulso de 250 ms e um ciclo de trabalho de 50%.a frequência limite superior é 1000/ (250*2) = 2 Hz, e o limite superior correspondente do caudal é 0,001 * 2 * 3600-7,2 m3/h, quando a taxa de caudal instantâneo é superior a 7,2 m3/h, a frequência do pulso equivalente de saída é ainda 2Hz, ou seja,A saída está saturada.

A compensação do coeficiente de instrumento, isto é, a correção de poli-linha de vários pontos do coeficiente de instrumento K (ver P16), um total de 1 pode ser definido como 6, (F, K) (i=1, 2,..., 6)

(1) F, é a frequência inicial, proporcional à taxa de fluxo, unidade Hz;

K é a relação adimensional entre o coeficiente t no ponto de frequência E e o coeficiente do instrumento K (parâmetro P9), onde K é o coeficiente real no ponto de frequência F,geralmente obtidos por calibração do caudal real.

(2) Princípio de funcionamento da correcção de polilinhas em vários pontos.

F. > F, (i=12...18), de acordo com os parâmetros específicos integrados no quadro, F é a frequência do último ponto de correcção.


Especificações

ilustração

1A perda de pressão limite superior é a perda de pressão quando o medidor de caudal funciona no ponto de caudal limite superior, o meio é o ar e a temperatura é normal.

2DN20, DN32, DN65 e DN125 são produtos não padrão nacional e precisam ser personalizados.

Localização e requisitos da instalação
1. É estritamente proibido soldar a flange do tubo online com o medidor de vazão. O medidor de vazão deve ser removido antes da soldadura.e a poeira na tubulação deve ser limpa.

2A fim de facilitar a manutenção e não afectar o transporte normal do fluido, recomenda-se a instalação de uma tubulação de derivação, tal como mostrado na figura acima.

3A fim de evitar a entrada de impurezas no medidor de caudal, deve ser instalado um filtro.

4Recomenda-se a instalação de uma junta de expansão de aço (compensador) na parte traseira da secção do tubo reta, após o medidor de vazão.A junção de expansão deve satisfazer os requisitos de diâmetro nominal e pressão nominal do projeto da tubulaçãoA junta de expansão é utilizada para compensar a tensão da tubulação e facilitar a instalação e desmontagem do medidor de caudal.

5. Se for necessária uma instalação vertical, indique-o no momento da encomenda e o produto deve ser configurado em conformidade.a direção do fluxo de ar deve ser de cima para baixo.

6. Quando o medidor de caudal for instalado para utilização ao ar livre, recomenda-se acrescentar uma tampa protetora para evitar a imersão em água da chuva ou a exposição ao sol quente,que afetará a vida útil do medidor de caudal.

7Não deve haver interferência externa de campo magnético forte ou vibração mecânica forte em torno do medidor de fluxo.

8O medidor de caudal deve estar devidamente aterrado, mas não deve ser compartilhado com o fio de aterramento do sistema de corrente forte.

Cenários de aplicação

Embalagem e entrega


Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
