| Lugar de origem | China |
| Marca | BEITE |
| Certificação | CE ISO |
Esboço

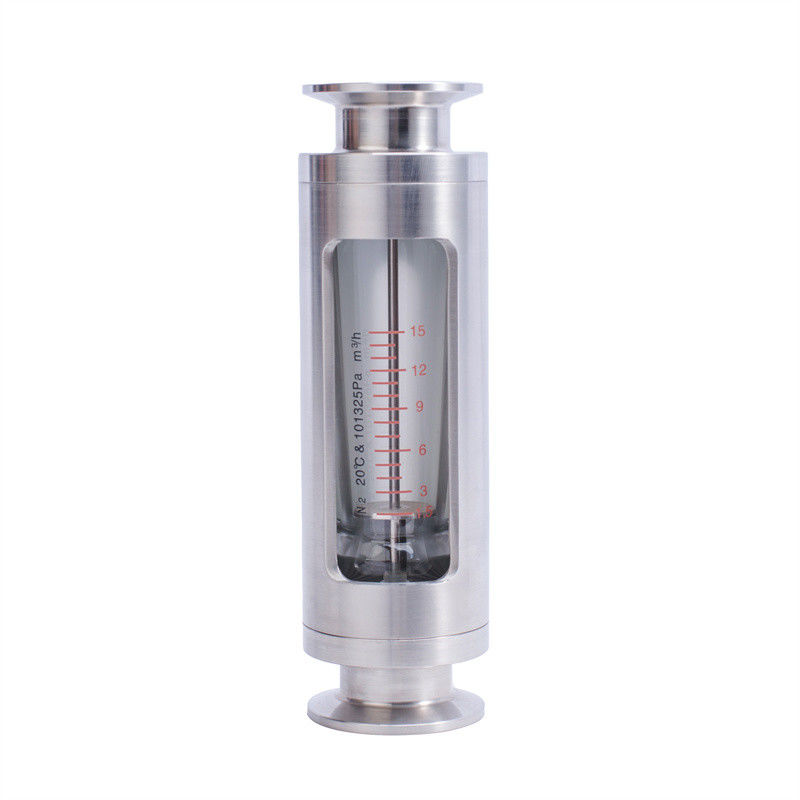

A série de rotômetros de vidro LZB/LZG é amplamente aplicada em engenharia química, petróleo, indústria leve, medicina, proteção do ambiente, alimentos, medição e teste,para pesquisa científica e outros departamentos e utilizados para medir os fluxos de fluidos monofásicos não pulsantes (líquido ou gás).
LZB/() F/LZJ-() F série de vidro resistente à corrosão rorameter tem uma forte resistência à corrosão, pode ser usado para medir os fluxos de ácido (exceto ácido fluorídrico), alcalino,Agentes oxidantes e outros gases ou líquidos corrosivos e adequado para engenharia química, farmacêutica, fabricação de papel, tratamento de águas residuais e outras indústrias.
Aparência e tamanho da instalação
|
Diâmetro da deriva DN |
A | B | C | D | E | Tipo de ligação |
| 4 | 178 | 204 | 230 | 10 | 38.5x33 (frente) | Tubos flexíveis |
| 6 | 178 | 204 | 230 | 10 | 42x33 (frente) | Tubos flexíveis |
| 10 | 95 | 208 | 244 | 12 | 45x40 (frente) | Tubos flexíveis |
| 15 | 115 | 65 | 470 | 15 | 4 a 14 | Flanco |
| 25 | 110 | 85 | 470 | 25 | 4 a 14 | Flanco |
| 40 | 145 | 110 | 570 | 40 | 4 a 18 | Flanco |
| 50 | 160 | 125 | 570 | 50 | 4 a 18 | Flanco |
| 80 | 185 | 150 | 660 | 80 | 4 a 18 | Flanco |
| 100 | 205 | 170 | 660 | 100 | 4 a 18 | Flanco |
Observações: normas GB/T119-2000 para flanges
DN ((15-50), DN ((125-150) PN1,0MPa
DN ((80-100) PN0,6MPa
Princípio e estrutura
O medidor de caudal consiste num tubo de vidro subuliforme que se expande de baixo para cima e num flutuador que se move para cima e para baixo com a alteração do caudal do fluido (Fig. 3).Quando o fluido flui através do subuliforme de baixo para cima, a força de elevação S produzida pela energia cinética do fluido e a flutuação A do fluido fazem o flutuador subir. Quando a soma da força de elevação e flutuação é igual à gravidade G do flutuador,o flutuador está em estado estável e localizado a uma altura e a escala no tubo de vidro subuliforme indica o fluxo de fluido.
A posição do flutuador no medidor de caudal é mostrada na figura 4.
Materiais das peças que entram em contacto com o fluido medido
Tabela 2
| Parte | Modelo | |||||
|
LZB-4, 6, 10 LZJ-6, 10 |
LZB-4F LZJ-6F, 10F |
LZB-15, 25, 40 | LZJ-15, 25, 40, 50 ((F)) | LZB-50, 80, 100 | LZB-80, 100 ((F) | |
| Flutuação | Aço inoxidável 304 | Ágata | Aço inoxidável 304 | Fluoroplásticos externos | Aço inoxidável 304 | Fluoroplásticos externos |
| Apoio da Fundação | HPb59-1 latão | Aço inoxidável 304 | Plastico de polipropileno no interior de ferro fundido | Fluoroplásticos no interior de ferro fundido | Tinta anti-séptica no interior do ferro fundido | Fluoroplásticos no interior de ferro fundido |
| Dispositivo de retenção | Materiais plásticos de polipropileno | Fluoroplásticos | Materiais plásticos de polipropileno | Fluoroplásticos | Ferro fundido | Fluoroplásticos |
| Anel de vedação e juntas | Químico | Fluoroblastos | Químico | Fluoroblastos | Fluoroblastos | Fibras de fibras sintéticas |
| Rodas de guia | Aço inoxidável 304 | Aço inoxidável 304 | Fluoroplásticos externos | |||
Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
