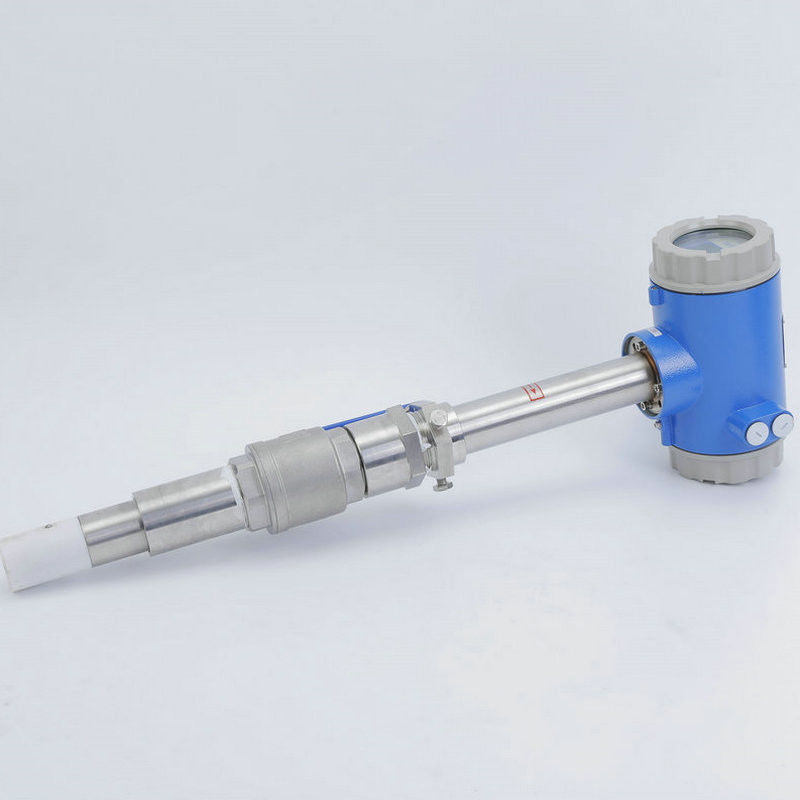

Fluxímetro eletromagnético tipo flange de água

Características do produto do medidor de caudal eletromagnético de ligação:

•interface RS485, protocolo de comunicação HART, protocolo MODBUS;
• Função de comutação automática do intervalo: quando o intervalo de fluxo do medidor de fluxo muda, o intervalo de medição pode ser automaticamente comutado para garantir uma medição precisa dentro do intervalo completo;
• Função de cálculo da direcção do fluxo para a frente e para a retaguarda.
• Alarmes de limite superior e inferior. O utilizador pode definir os limites superiores e inferiores do caudal instantâneo de acordo com as necessidades.um zumbido irá alarmar ou ter uma saída de relé (selecionável pelo utilizador);
• Alarme de trânsito vazio: no estado de funcionamento, quando o medidor de caudal mede uma tubulação vazia, o caudal instantâneo é igual a zero e um alarme é exibido no canto superior direito;
• Protecção contra apagões, os resultados de cálculo do medidor de caudal e os parâmetros definidos pelo utilizador não serão perdidos após a desligação.O EEPROM pode guardar os parâmetros definidos e os valores acumulados;
• Função de eliminação de sinais pequenos: os utilizadores podem definir a tensão de limite inferior ou o fluxo de limite inferior através do painel de exibição para cortar os sinais pequenos que interferem;
• O instrumento aplica o princípio "auto-zero" para eliminar os sinais de interferência eletroquímica e fazer com que o ponto zero se auto-estabilize;
• Os conversores e sensores têm uma variedade de níveis de protecção e métodos de instalação, incluindo IP68 para instalações submersíveis.

Princípio de funcionamento

De acordo com o princípio de indução eletromagnética de Faraday, um par de eletrodos de detecção é instalado na parede do tubo perpendicular ao eixo do tubo de medição e às linhas do campo magnético.Quando o líquido condutor se move ao longo do eixo do tubo de medição, o líquido condutor corta as linhas do campo magnético para gerar um potencial elétrico induzido.Este potencial elétrico induzido é composto por dois O eletrodo de detecção detecta que o valor numérico é proporcional à taxa de fluxo, e o seu valor é:
E=KBVD

Na fórmula:
Potencial eléctrico induzido por E;
K - coeficiente relativo à distribuição do campo magnético e ao comprimento do eixo;
B - intensidade de indução magnética;
V - velocidade média de fluxo do líquido condutor;
D - distância do eléctrodo (diâmetro interno do tubo de medição)

Requisitos de instalação de medidores de caudal eletromagnéticos
1Para as direcções de fluxo horizontal e vertical, o medidor de fluxo electromagnético deve ser instalado na parte inferior do tubo horizontal e na parte vertical para cima,e evitar instalá-lo no ponto mais alto e parte vertical para baixo do tubo;

2. Quando a direcção do caudal estiver inclinada, o medidor de caudal electromagnético deve ser instalado no ponto de elevação do tubo;

3. Ao abrir o tubo de descarga, o caudalímetro electromagnético deve ser instalado na parte inferior do tubo;

4. Quando a queda da tubulação exceder 5 metros, deve ser instalada uma válvula de escape a jusante do caudalímetro eletromagnético;

5. A válvula de controlo e a válvula de corte na tubulação devem ser instaladas a jusante do medidor de caudal electromagnético e não a jusante do sensor;

6O medidor de caudal electromagnético não pode ser instalado na entrada da bomba, mas deve ser instalado na saída;

7. Como instalar um caudalímetro eletromagnético no poço de medição;

Características
1A medição não é afectada pela variação da densidade de fluxo, viscosidade, temperatura, pressão e condutividade.A alta precisão da medição é garantida de acordo com o princípio da medição linear.
2Sem obstáculos no tubo, sem perda de pressão e menor exigência de tubulação reta.
3O DN 6 a DN2000 abrange uma ampla gama de tubos de tamanho.
4Excitação de campo de ondas quadradas de baixa frequência programável, melhorando a estabilidade da medição e reduzindo o consumo de energia.
5Implementação de MCU de 16 bits, proporcionando alta integração e precisão; Processamento digital completo, alta resistência ao ruído e medição confiável; Faixa de medição de fluxo até 1500:1.
6Display LCD de alta definição com luz de fundo.
7. Interface RS485 ou RS232 suporta comunicação digital.
8Detecção inteligente de tubos vazios e medição da resistência dos eletrodos, diagnosticando com precisão a contaminação dos tubos e eletrodos vazios.
9Os componentes SMD e a tecnologia de montagem de superfície (SMT) são implementados para melhorar a confiabilidade.

Principais aplicações

O medidor de fluxo eletromagnético TQMF pode ser usado para medir o fluxo de volume de fluido condutor em uma tubulação fechada.É amplamente aplicado na medição e controle de fluxo nos campos da indústria química e do petróleo, indústria metalúrgica, água e águas residuais, agricultura e irrigação, fabricação de papel, indústria alimentar e de bebidas e indústria farmacêutica.-25°C a + 60°C- 25°C a + 60°C. Umidade relativa: 5% a 90%; 1.4Condições de trabalho Temperatura máxima do fluido: Tipo compacto: 60°C Tipo remoto: Teflon 150°C Neoprene 80°C120°C Poliuretano 70°C Conductividade dos fluidos: ≥ 5 S/cm

L.F. Cutoff e Cutoff Enble
O limite de fluxo baixo é definido em percentagem em relação à faixa de fluxo; se o limite de fluxo estiver habilitado e o fluxo for inferior ao valor definido, a exibição da taxa de fluxovelocidade e percentagem e saídas de sinal são forçados a zeroSe o item estiver desativado, não será tomada nenhuma ação.

Princípios de medição

O princípio de medição do caudalímetro eletromagnético baseia-se na lei de indução eletromagnética de Farady.um par de eletrodos instalados por penetração da parede do tubo de mediçãoQuando o fluido condutor flui através do tubo de medição do sensor,O sinal de tensão em proporção direta à velocidade média de fluxo do fluido será induzido nos eletrodosO sinal é amplificado e tratado pelo transmissor para realizar várias funções de exibição.

Esquema do circuito do conversor

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingO esquema do circuito do conversor é mostrado na Fig. 2.1.

Menu de configuração de parâmetros da tabela

O menu de configuração do conversor consiste em 45 itens. Muitos deles são configurados pelo fabricante antes do envio. Não é necessário alterá-los quando aplicados.Há apenas alguns deles para ser definido pelo usuário de acordo com o aplicativo. Os elementos do menu estão listados no quadro seguinte:
