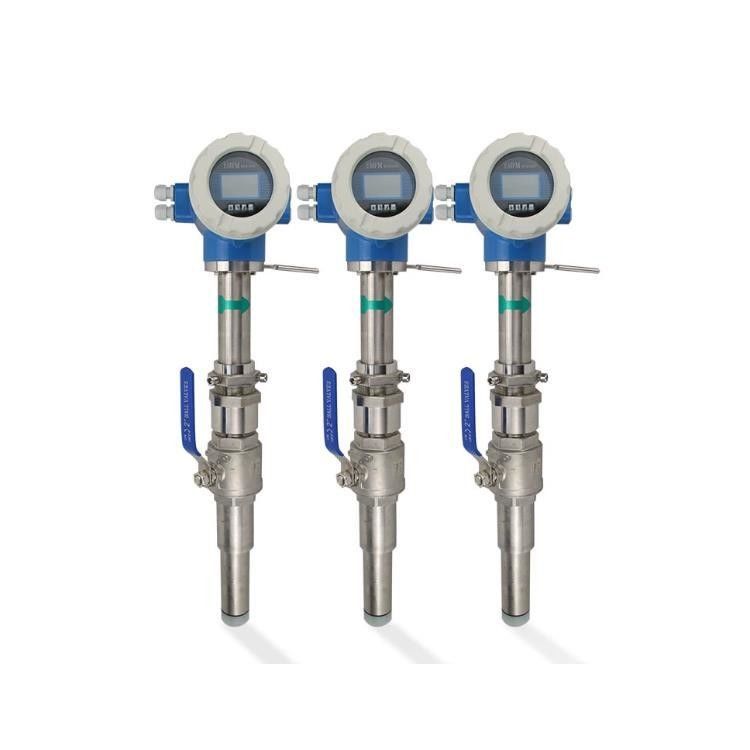

Inserção Tipo eletromagnético Medidor de caudal Água

Descrição geral do produto do medidor de caudal eletromagnético de ligação:
O medidor de caudal eletromagnético de tipo de inserção é um novo tipo de medidor de caudal desenvolvido com base no medidor de caudal eletromagnético de tipo de tubulação.Com base em manter as vantagens do tipo de condutor de fluxo eletromagnético, é difícil e dispendioso instalar o medidor de caudal eletromagnético tipo condutor no condutor.O método eletromagnético é utilizado para medir a taxa média de fluxo do fluido, obtendo assim a taxa de fluxo do fluido, especialmente com a utilização de abertura de buracos pressurizados e tecnologia de instalação pressurizada,o medidor de caudal eletromagnético plug-in pode ser instalado sem parar a águaO desenvolvimento bem sucedido do medidor de caudal eletromagnético de inserção fornece um novo método para a detecção do caudal de fluido.

Fluxo zero
Para realizar o ajuste zero, o fluido no tubo do sensor deve ser mantido imóvel. O fluxo zero é exibido pela velocidade do fluxo e a unidade é m/s. A exibição do fluxo zero é mostrada abaixo:
No ecrã LCD, a linha superior mostra o ponto zero medido, enquanto a linha inferior mostra o valor de ajuste.ajustar o sinal e valor na linha inferior até FS de volta a zeroRecorde-se: para ajustar o caudal zero, o tubo do sensor deve ser preenchido e o fluido deve ser mantido imóvel.O valor de regulação de vazão zero é uma constante importante do medidor e deve ser impresso na folha de calibração e no rótuloO valor deve incluir o sinal e a quantidade por unidade de m/s.

Características
1A medição não é afectada pela variação da densidade de fluxo, viscosidade, temperatura, pressão e condutividade.A alta precisão da medição é garantida de acordo com o princípio da medição linear.
2Sem obstáculos no tubo, sem perda de pressão e menor exigência de tubulação reta.
3O DN 6 a DN2000 abrange uma ampla gama de tubos de tamanho.
4Excitação de campo de ondas quadradas de baixa frequência programável, melhorando a estabilidade da medição e reduzindo o consumo de energia.
5Implementação de MCU de 16 bits, proporcionando alta integração e precisão; Processamento digital completo, alta resistência ao ruído e medição confiável; Faixa de medição de fluxo até 1500:1.
6Display LCD de alta definição com luz de fundo.
7. Interface RS485 ou RS232 suporta comunicação digital.
8Detecção inteligente de tubos vazios e medição da resistência dos eletrodos, diagnosticando com precisão a contaminação dos tubos e eletrodos vazios.
9Os componentes SMD e a tecnologia de montagem de superfície (SMT) são implementados para melhorar a confiabilidade.

Principais aplicações

O medidor de fluxo eletromagnético TQMF pode ser usado para medir o fluxo de volume de fluido condutor em uma tubulação fechada.É amplamente aplicado na medição e controle de fluxo nos campos da indústria química e do petróleo, indústria metalúrgica, água e águas residuais, agricultura e irrigação, fabricação de papel, indústria alimentar e de bebidas e indústria farmacêutica.-25°C a + 60°C- 25°C a + 60°C. Umidade relativa: 5% a 90%; 1.4Condições de trabalho Temperatura máxima do fluido: Tipo compacto: 60°C Tipo remoto: Teflon 150°C Neoprene 80°C120°C Poliuretano 70°C Conductividade dos fluidos: ≥ 5 S/cm

Princípios de medição

O princípio de medição do caudalímetro eletromagnético baseia-se na lei de indução eletromagnética de Farady.um par de eletrodos instalados por penetração da parede do tubo de mediçãoQuando o fluido condutor flui através do tubo de medição do sensor,O sinal de tensão em proporção direta à velocidade média de fluxo do fluido será induzido nos eletrodosO sinal é amplificado e tratado pelo transmissor para realizar várias funções de exibição.

Esquema do circuito do conversor

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingO esquema do circuito do conversor é mostrado na Fig. 2.1.

Menu de configuração de parâmetros da tabela

O menu de configuração do conversor consiste em 45 itens. Muitos deles são configurados pelo fabricante antes do envio. Não é necessário alterá-los quando aplicados.Há apenas alguns deles para ser definido pelo usuário de acordo com o aplicativo. Os elementos do menu estão listados no quadro seguinte:

Aplicação do cenário:

Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
