Com motor de combustível, de potência ≤ 50 kW

Precauções de instalação
1. Lugares sem vibração e campos electromagnéticos fortes (como perto de grandes motores e conversores de frequência);
2. Tente instalá-lo verticalmente. A instalação horizontal deve ser instalada num local baixo e não pode ser instalada na parte superior do tubo para garantir que o tubo esteja cheio e evitar bolhas de ar;
3. Para requisitos de secção reta de tubos, é melhor garantir as primeiras 10 vezes e as últimas 5 vezes o diâmetro do tubo;
4. Durante a instalação da soldadura, ter cuidado para não ligar o instrumento para a soldadura para evitar danos ao medidor de caudal;
5A casca deve ser aterrada tanto quanto possível, e o fio blindado deve ser aterrado em uma extremidade.
6Para facilitar a manutenção, o local de instalação deve ser selecionado para satisfazer os requisitos de manutenção.e o fluido passará através do tubo de derivação em caso de falha;
7. Evite lugares expostos à luz solar direta e a altas temperaturas, e seja à prova de água e de umidade;
8Outros requisitos que devem ser considerados são que a fiação do sinal não deve estar juntamente com linhas de corrente forte.

Saída de pulso
Dois tipos de saída de pulso estão disponíveis para escolher: modo de saída de frequência e modo de saída de pulso.enquanto a série de pulsos estiver em modo de pulsoA saída de frequência é geralmente utilizada para medição da taxa de fluxo e totalização de curto período de tempo.A saída de pulso pode ser conectada a um contador externo diretamente e é frequentemente usada para totalização de longo período de tempo.
Como mencionado anteriormente, o circuito de colector aberto do transistor é usado para a saída de frequência e pulso.

Características
1A medição não é afectada pela variação da densidade de fluxo, viscosidade, temperatura, pressão e condutividade.A alta precisão da medição é garantida de acordo com o princípio da medição linear.
2Sem obstáculos no tubo, sem perda de pressão e menor exigência de tubulação reta.
3O DN 6 a DN2000 abrange uma ampla gama de tubos de tamanho.
4Excitação de campo de ondas quadradas de baixa frequência programável, melhorando a estabilidade da medição e reduzindo o consumo de energia.
5Implementação de MCU de 16 bits, proporcionando alta integração e precisão; Processamento digital completo, alta resistência ao ruído e medição confiável; Faixa de medição de fluxo até 1500:1.
6Display LCD de alta definição com luz de fundo.
7. Interface RS485 ou RS232 suporta comunicação digital.
8Detecção inteligente de tubos vazios e medição da resistência dos eletrodos, diagnosticando com precisão a contaminação dos tubos e eletrodos vazios.
9Os componentes SMD e a tecnologia de montagem de superfície (SMT) são implementados para melhorar a confiabilidade.

Principais aplicações

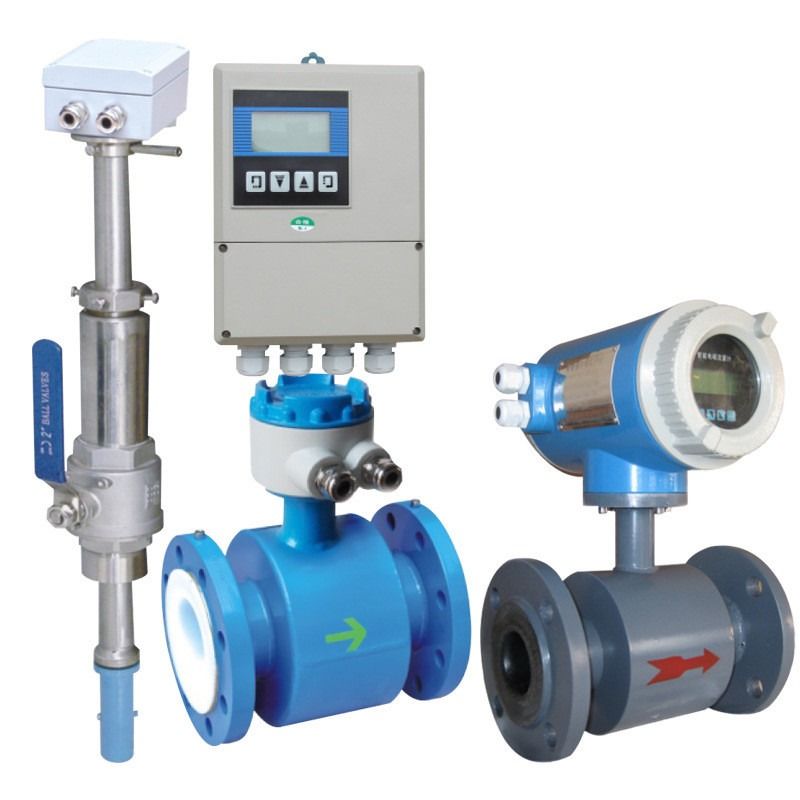

O medidor de fluxo eletromagnético TQMF pode ser usado para medir o fluxo de volume de fluido condutor em uma tubulação fechada.É amplamente aplicado na medição e controle de fluxo nos campos da indústria química e do petróleo, indústria metalúrgica, água e águas residuais, agricultura e irrigação, fabricação de papel, indústria alimentar e de bebidas e indústria farmacêutica.-25°C a + 60°C- 25°C a + 60°C. Umidade relativa: 5% a 90%; 1.4Condições de trabalho Temperatura máxima do fluido: Tipo compacto: 60°C Tipo remoto: Teflon 150°C Neoprene 80°C120°C Poliuretano 70°C Conductividade dos fluidos: ≥ 5 S/cm

Princípios de medição

O princípio de medição do caudalímetro eletromagnético baseia-se na lei de indução eletromagnética de Farady.um par de eletrodos instalados por penetração da parede do tubo de mediçãoQuando o fluido condutor flui através do tubo de medição do sensor,O sinal de tensão em proporção direta à velocidade média de fluxo do fluido será induzido nos eletrodosO sinal é amplificado e tratado pelo transmissor para realizar várias funções de exibição.

Esquema do circuito do conversor

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingO esquema do circuito do conversor é mostrado na Fig. 2.1.

Menu de configuração de parâmetros da tabela

O menu de configuração do conversor consiste em 45 itens. Muitos deles são configurados pelo fabricante antes do envio. Não é necessário alterá-los quando aplicados.Há apenas alguns deles para ser definido pelo usuário de acordo com o aplicativo. Os elementos do menu estão listados no quadro seguinte:

Aplicação do cenário:

Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
