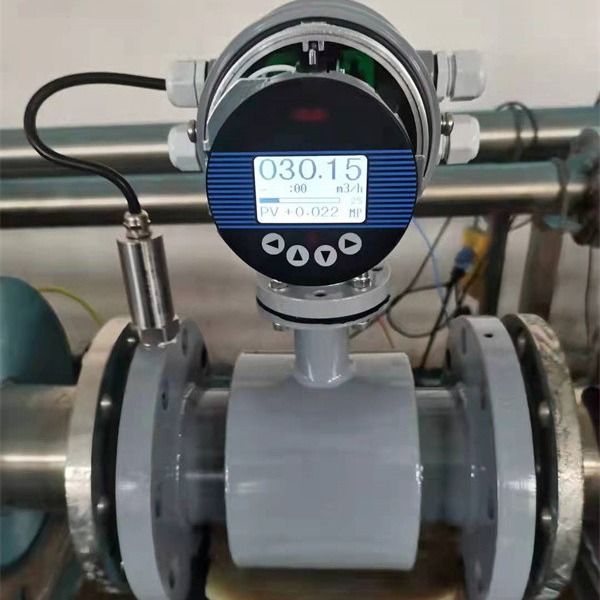

Medidor de fluxo de escória de esgoto à venda

Fluxímetros eletromagnéticos

O medidor de fluxo eletromagnético é um instrumento de indução que mede o fluxo de volume de meios condutores.pode emitir um sinal de corrente padrão para gravação, ajuste e controle. Pode realizar controle de detecção automática e realizar transmissão de sinal de longa distância. Pode ser amplamente utilizado na medição de fluxo de líquidos condutores na água da torneira,Indústria química, do carvão, da protecção do ambiente, dos têxteis, da metalurgia, da fabricação do papel e de outras indústrias.Obteve o certificado de resistência à explosão emitido pelo Centro Nacional de Inspeção de Qualidade de Produtos Elétricos à Prova de ExplosãoA marca à prova de explosão é Exd11CT6, adequada para medição de líquidos em vários ambientes explosivos.

Requisitos de instalação de medidores de caudal eletromagnéticos
1Para as direcções de fluxo horizontal e vertical, o medidor de fluxo electromagnético deve ser instalado na parte inferior do tubo horizontal e na parte vertical para cima,e evitar instalá-lo no ponto mais alto e parte vertical para baixo do tubo;

2. Quando a direcção do caudal estiver inclinada, o medidor de caudal electromagnético deve ser instalado no ponto de elevação do tubo;

3. Ao abrir o tubo de descarga, o caudalímetro electromagnético deve ser instalado na parte inferior do tubo;

4. Quando a queda da tubulação exceder 5 metros, deve ser instalada uma válvula de escape a jusante do caudalímetro eletromagnético;

5. A válvula de controlo e a válvula de corte na tubulação devem ser instaladas a jusante do medidor de caudal electromagnético e não a jusante do sensor;

6O medidor de caudal electromagnético não pode ser instalado na entrada da bomba, mas deve ser instalado na saída;

7. Como instalar um caudalímetro eletromagnético no poço de medição;

Características
1A medição não é afectada pela variação da densidade de fluxo, viscosidade, temperatura, pressão e condutividade.A alta precisão da medição é garantida de acordo com o princípio da medição linear.
2Sem obstáculos no tubo, sem perda de pressão e menor exigência de tubulação reta.
3O DN 6 a DN2000 abrange uma ampla gama de tubos de tamanho.
4Excitação de campo de ondas quadradas de baixa frequência programável, melhorando a estabilidade da medição e reduzindo o consumo de energia.
5Implementação de MCU de 16 bits, proporcionando alta integração e precisão; Processamento digital completo, alta resistência ao ruído e medição confiável; Faixa de medição de fluxo até 1500:1.
6Display LCD de alta definição com luz de fundo.
7. Interface RS485 ou RS232 suporta comunicação digital.
8Detecção inteligente de tubos vazios e medição da resistência dos eletrodos, diagnosticando com precisão a contaminação dos tubos e eletrodos vazios.
9Os componentes SMD e a tecnologia de montagem de superfície (SMT) são implementados para melhorar a confiabilidade.

Principais aplicações

O medidor de fluxo eletromagnético TQMF pode ser usado para medir o fluxo de volume de fluido condutor em uma tubulação fechada.É amplamente aplicado na medição e controle de fluxo nos campos da indústria química e do petróleo, indústria metalúrgica, água e águas residuais, agricultura e irrigação, fabricação de papel, indústria alimentar e de bebidas e indústria farmacêutica.-25°C a + 60°C- 25°C a + 60°C. Umidade relativa: 5% a 90%; 1.4Condições de trabalho Temperatura máxima do fluido: Tipo compacto: 60°C Tipo remoto: Teflon 150°C Neoprene 80°C120°C Poliuretano 70°C Conductividade dos fluidos: ≥ 5 S/cm

L.F. Cutoff e Cutoff Enble
O limite de fluxo baixo é definido em percentagem em relação à faixa de fluxo; se o limite de fluxo estiver habilitado e o fluxo for inferior ao valor definido, a exibição da taxa de fluxovelocidade e percentagem e saídas de sinal são forçados a zeroSe o item estiver desativado, não será tomada nenhuma ação.

Princípios de medição

O princípio de medição do caudalímetro eletromagnético baseia-se na lei de indução eletromagnética de Farady.um par de eletrodos instalados por penetração da parede do tubo de mediçãoQuando o fluido condutor flui através do tubo de medição do sensor,O sinal de tensão em proporção direta à velocidade média de fluxo do fluido será induzido nos eletrodosO sinal é amplificado e tratado pelo transmissor para realizar várias funções de exibição.

Esquema do circuito do conversor

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingO esquema do circuito do conversor é mostrado na Fig. 2.1.

Menu de configuração de parâmetros da tabela

O menu de configuração do conversor consiste em 45 itens. Muitos deles são configurados pelo fabricante antes do envio. Não é necessário alterá-los quando aplicados.Há apenas alguns deles para ser definido pelo usuário de acordo com o aplicativo. Os elementos do menu estão listados no quadro seguinte:

Aplicação do cenário:

Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
