Medidor de fluxo
>
|
| Lugar de origem | China |
| Marca | BEITE |
| Certificação | CE ISO |
Precauções
(1) Antes da instalação, o bico de saída do medidor de caudal deve ser desmontado, retirar o suporte de espuma ou de plástico do tubo do medidor e, em seguida, reinstalar o bico.Observe que o anel "O" deve ser instalado na ranhura do bico durante a reinstalação- Dentro.
(2) A interface do medidor de caudal pode ser ligada com um tubo de plástico correspondente (ABS ou PVC) e ligada com cola especial.Você também pode conectar com a flange de plástico primeiro e depois a flange de metal.
(3) O caudalímetro deve ser instalado verticalmente (o ângulo entre o centro do caudalímetro e a conduta não excede 5°).A altura da instalação deve ser conveniente para a leitura do flutuador. Ao ler, a linha de visão deve ser horizontal à posição de leitura do flutuador.
(4) A secção recta dos tubos de entrada e saída dos contadores de caudal a montante e a jusante deve ser ≥ 5 vezes o diâmetro nominal do contador.
(5) Se o fluido a medir conter partículas maiores de impurezas ou de mercadorias roubadas, deve ser instalado um filtro a montante do caudalímetro.
(6) Se o líquido a medir for um fluxo pulsante, o que faz com que a flutuação do flutuante não seja medida normalmente, deve ser instalado um amortecedor e um colocador de tamanho adequado a montante do caudalímetro..
(7) Tente utilizar a secção de caudal adequada do medidor de caudal para testar a taxa de caudal (a secção de caudal adequada refere-se geralmente a 40% a 70% da taxa de caudal do limite superior).
medidor de caudal de tubos de borracha
Estrutura do medidor de caudal: consiste principalmente num tubo cônico de plástico transparente instalado verticalmente, com a extremidade pequena para baixo e a extremidade grande para cima,e um flutuador que pode mover-se para cima e para baixo no tubo cônico, que é constituído por porcas, tubos, barras de guia, travões, etc.
Nota:
1As juntas convencionais são ligações de encapsulamento de plástico de engenharia ABS, que também podem ser ligadas com fios internos de encapsulamento de PVC ou ABS.
2A haste de guia pode ser revestida com aço inoxidável F46 304 em circunstâncias especiais.
3Os anéis "O" podem também ser feitos de borracha com flúor, etc.

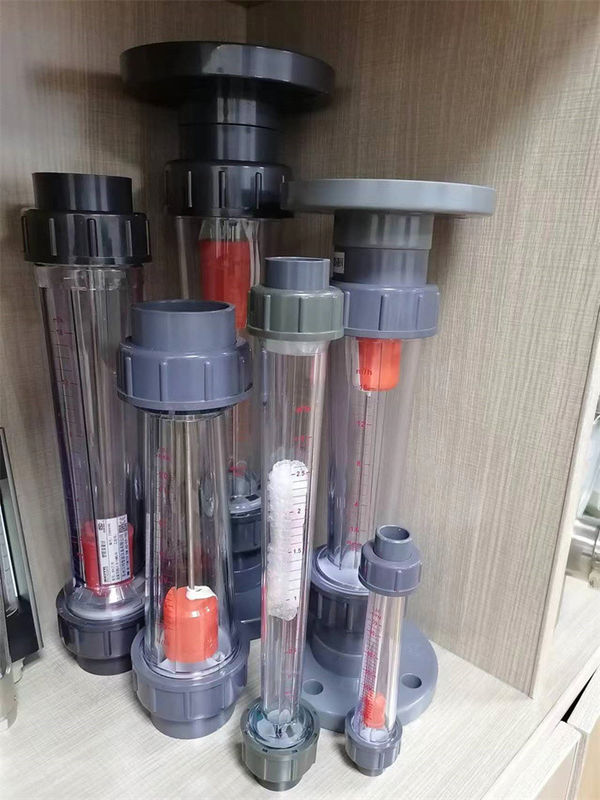

A aparência é a que se mostra na figura: é dividido principalmente em tipo de tubo curto e tipo de tubo longo.Conexão roscada e conexão de flange.
O medidor de vazão de tubo de plástico tem as características de estrutura simples, peso leve, resistência à corrosão, não facilmente quebrado, não tóxico e inodoro, e fácil de usar.É utilizado principalmente na indústria química e leve, medicina, alimentação, protecção do ambiente e outros departamentos para medir a taxa de fluxo de fluxo não pulsante de líquido de fase única.
DN15-DN100 Indicador mecânico Tubos metálicos de vapor Rotamétrico Área variável Esgoto Cloreto Oxigénio Gás nitrogénio
Descrição
O medidor de vazão de flutuação de tubos de plástico da série LZT-S possui as características de estrutura simples, peso leve, resistência à corrosão, não facilmente quebrado, não tóxico e inodoro e fácil de usar.É utilizado principalmente na indústria química, indústria leve, medicina, alimentação, protecção do ambiente e outros departamentos para medir a taxa de fluxo de fluxo não pulsante de líquido monofásico.
Especificações
| Número de série | nome | Materiais |
| 1 | tubos | ABS |
| 2 | nozes | ABS |
| 3 | "O-ring" | NBR |
| 4 | Paragem inferior | ABS |
| 5 | flutuante | ABS |
| 6 | Tubos cônicos | PS |
| 7 | Paragem superior | ABS |
| 8 | barra de guia | 316 |
| Nota: 1. As juntas convencionais são feitas de plástico de engenharia ABS e podem também ser ligadas com fios internos de PVC ou ABS. 2. A haste de guia pode ser revestida com aço inoxidável F46 304 em circunstâncias especiais; 3O anel "O" também pode ser feito de borracha fluorada. |
||
| Modelo | Faixa de medição | Médio | dicas |
| LZT-15S (tubo longo) |
6 a 60 litros por hora | água | Sem vara de guia |
| 10-100 L/h | |||
| 16-160 L/h | |||
| 25-250 L/h | |||
| 40-400 L/h | |||
| 60-600 L/h | |||
| LZT-25S (tubo longo) |
60-600 L/h | ||
| 100-1000 L/h | |||
| 160-1600 L/h | |||
| 250-2500 L/h | |||
| 300-3000 L/h | |||
| LZT-40S (tubo longo) |
0.4-4 m3/h | ||
| 00,6 a 6 m3/h | |||
| LZT-50S (tubo longo) |
0.4-4 m3/h | ||
| 00,6 a 6 m3/h | |||
| 1 a 10 m3/h | |||
| 1.6 a 16 m3/h | com barra de guia | ||
| LZT-100S LZT-125S LZT-150S |
8-50 m3/h | Conexão da flange com a haste de guia | |
| 12 a 60 m3/h | |||
| 14 a 90 m3/h | |||
| 18 a 120 m3/h | |||
| 18 a 150 m3/h | |||
| 22-180 m3/h | |||
| 25-200 m3/h |
| Modelo | Faixa de medição | Médio | dicas |
| LZT-15S (tubo curto) |
6 a 60 litros por hora | água | com barra de guia |
| 10-100 L/h | |||
| 16-160 L/h | |||
| 25-250 L/h | |||
| 40-400 L/h | |||
| 60-600 L/h | |||
| 100-1000 L/h | |||
| LZT-25S (tubo curto) |
100-1000 L/h | ||
| 160-1600 L/h | |||
| 250-2500 L/h | |||
| 300-3000 L/h | |||
| LZT-32S (tubo curto) |
0.4-4 m3/h | ||
| 00,6 a 6 m3/h | |||
| LZT-50S (tubo curto) |
1 a 10 m3/h | ||
| 1.6 a 16 m3/h | |||
| LZT-65S (tubo curto) |
5-25 m3/h | ||
| 8-40 m3/h | |||
| 12 a 60 m3/h | |||
| LZT-80S | 5-25 m3/h | Conexão de flange com tubo | |
| 8-40 m3/h | |||
| 12 a 60 m3/h | |||
| Nota: 1. O acima referido é um tráfego regular, o tráfego especial também está disponível. 2O nível de precisão do medidor de caudal é de nível 4, com uma resistência à pressão ≤ 0,6 MPa. O meio utilizado é água ou ácido ou álcali diluído com uma concentração inferior a 30%.A temperatura é geralmente de 0°C a 40°C, e pode ser utilizado até 65°C em pouco tempo. |
|||
Embalagem e entrega
Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
