| Lugar de origem | China |
| Marca | BEITE |
| Certificação | CE ISO |
DN15-DN100 Indicador mecânico Tubos metálicos de vapor Rotamétrico Área variável Esgoto Cloreto Oxigénio Gás nitrogénio
Descrição
O medidor de vazão de flutuação de tubos de plástico da série LZT-S possui as características de estrutura simples, peso leve, resistência à corrosão, não facilmente quebrado, não tóxico e inodoro e fácil de usar.É utilizado principalmente na indústria química, indústria leve, medicina, alimentação, protecção do ambiente e outros departamentos para medir a taxa de fluxo de fluxo não pulsante de líquido monofásico.

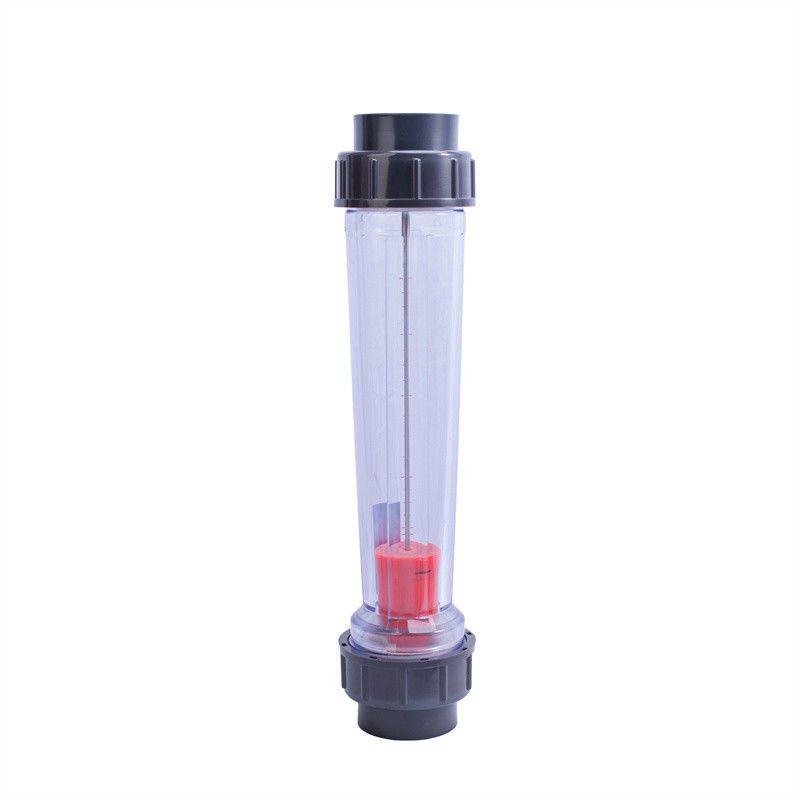

Estrutura do medidor de caudal: consiste principalmente num tubo cônico de plástico transparente instalado verticalmente, com a extremidade pequena para baixo e a extremidade grande para cima,e um flutuador que pode mover-se para cima e para baixo no tubo cônico, que é constituído por porcas, tubos, barras de guia, travões, etc.
A aparência é a que se mostra na figura: é dividido principalmente em tipo de tubo curto e tipo de tubo longo.Conexão roscada e conexão de flange.
Especificações
| Número de série | nome | Materiais |
| 1 | tubos | ABS |
| 2 | nozes | ABS |
| 3 | "O-ring" | NBR |
| 4 | Paragem inferior | ABS |
| 5 | flutuante | ABS |
| 6 | Tubos cônicos | PS |
| 7 | Paragem superior | ABS |
| 8 | barra de guia | 316 |
| Nota: 1. As juntas convencionais são feitas de plástico de engenharia ABS e podem também ser ligadas com fios internos de PVC ou ABS. 2. A haste de guia pode ser revestida com aço inoxidável F46 304 em circunstâncias especiais; 3O anel "O" também pode ser feito de borracha fluorada. |
||
| Modelo | Faixa de medição | Médio | dicas |
| LZT-15S (tubo longo) |
6 a 60 litros por hora | água | Sem vara de guia |
| 10-100 L/h | |||
| 16-160 L/h | |||
| 25-250 L/h | |||
| 40-400 L/h | |||
| 60-600 L/h | |||
| LZT-25S (tubo longo) |
60-600 L/h | ||
| 100-1000 L/h | |||
| 160-1600 L/h | |||
| 250-2500 L/h | |||
| 300-3000 L/h | |||
| LZT-40S (tubo longo) |
0.4-4 m3/h | ||
| 00,6 a 6 m3/h | |||
| LZT-50S (tubo longo) |
0.4-4 m3/h | ||
| 00,6 a 6 m3/h | |||
| 1 a 10 m3/h | |||
| 1.6 a 16 m3/h | com barra de guia | ||
| LZT-100S LZT-125S LZT-150S |
8-50 m3/h | Conexão da flange com a haste de guia | |
| 12 a 60 m3/h | |||
| 14 a 90 m3/h | |||
| 18 a 120 m3/h | |||
| 18 a 150 m3/h | |||
| 22-180 m3/h | |||
| 25-200 m3/h |
| Modelo | Faixa de medição | Médio | dicas |
| LZT-15S (tubo curto) |
6 a 60 litros por hora | água | com barra de guia |
| 10-100 L/h | |||
| 16-160 L/h | |||
| 25-250 L/h | |||
| 40-400 L/h | |||
| 60-600 L/h | |||
| 100-1000 L/h | |||
| LZT-25S (tubo curto) |
100-1000 L/h | ||
| 160-1600 L/h | |||
| 250-2500 L/h | |||
| 300-3000 L/h | |||
| LZT-32S (tubo curto) |
0.4-4 m3/h | ||
| 00,6 a 6 m3/h | |||
| LZT-50S (tubo curto) |
1 a 10 m3/h | ||
| 1.6 a 16 m3/h | |||
| LZT-65S (tubo curto) |
5-25 m3/h | ||
| 8-40 m3/h | |||
| 12 a 60 m3/h | |||
| LZT-80S | 5-25 m3/h | Conexão de flange com tubo | |
| 8-40 m3/h | |||
| 12 a 60 m3/h | |||
| Nota: 1. O acima referido é um tráfego regular, o tráfego especial também está disponível. 2O nível de precisão do medidor de caudal é de nível 4, com uma resistência à pressão ≤ 0,6 MPa. O meio utilizado é água ou ácido ou álcali diluído com uma concentração inferior a 30%.A temperatura é geralmente de 0°C a 40°C, e pode ser utilizado até 65°C em pouco tempo. |
|||
Precauções
(1) Antes da instalação, o bico de saída do medidor de caudal deve ser desmontado, retirar o suporte de espuma ou de plástico do tubo do medidor e, em seguida, reinstalar o bico.Observe que o anel "O" deve ser instalado na ranhura do bico durante a reinstalação- Dentro.
(2) A interface do medidor de caudal pode ser ligada com um tubo de plástico correspondente (ABS ou PVC) e ligada com cola especial.Você também pode conectar com a flange de plástico primeiro e depois a flange de metal.
(3) O caudalímetro deve ser instalado verticalmente (o ângulo entre o centro do caudalímetro e a conduta não excede 5°).A altura da instalação deve ser conveniente para a leitura do flutuador. Ao ler, a linha de visão deve ser horizontal à posição de leitura do flutuador.
(4) A secção recta dos tubos de entrada e saída dos contadores de caudal a montante e a jusante deve ser ≥ 5 vezes o diâmetro nominal do contador.
(5) Se o fluido a medir conter partículas maiores de impurezas ou de mercadorias roubadas, deve ser instalado um filtro a montante do caudalímetro.
(6) Se o líquido a medir for um fluxo pulsante, o que faz com que a flutuação do flutuante não seja medida normalmente, deve ser instalado um amortecedor e um colocador de tamanho adequado a montante do caudalímetro..
(7) Tente utilizar a secção de caudal adequada do medidor de caudal para testar a taxa de caudal (a secção de caudal adequada refere-se geralmente a 40% a 70% da taxa de caudal limite superior).
Embalagem e entrega
Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
