Medidor de fluxo
>
|
| Lugar de origem | China |
| Marca | BEITE |
| Certificação | CE ISO |

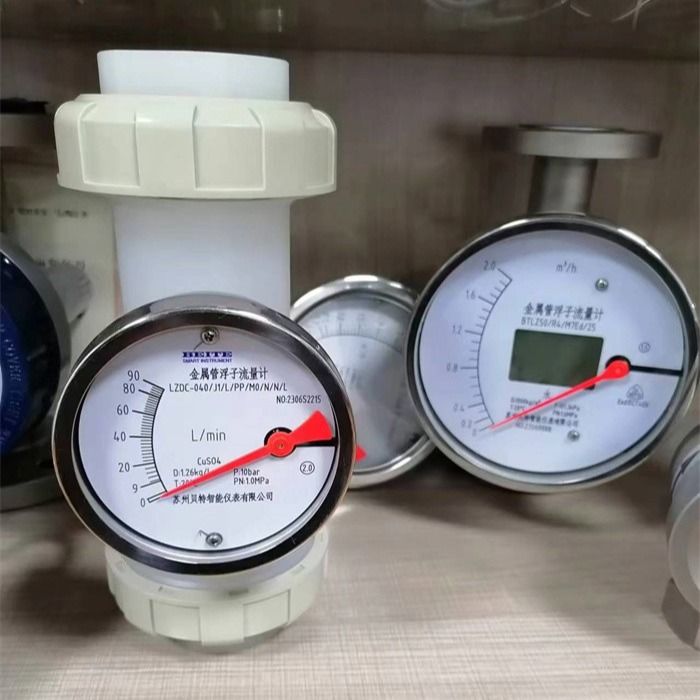

O rotômetro metálico da série BTLZ é um de fluímetros de área variável com estrutura simples, trabalho fiável, amplo campo de aplicação, alta precisão, instalação conveniente.É adequado para líquidos compatíveisGases.
Comparado com outros medidores de fluxo, o rotômetro de alta precisão é mais versátil do que os outros medidores de fluxo.Esta série tem as características de resistência à alta pressão, à prova de altas temperaturas, segurança, leitura ocular, etc. É adequado para a indústria química, petróleo, metalurgia, centrais eléctricas, protecção do ambiente, ciência médica.
Deve prestar-se especial atenção aos seguintes pontos na escolha e instalação do medidor de caudal:
1) Para a selecção de um medidor de caudal de fluxo de tubo metálico inteligente de transmissão remota, é necessário seleccionar um medidor de caudal adequado aos requisitos de tipo à prova de explosão do local de utilização;durante a instalação, deve igualmente prestar-se atenção à fixação da carcaça e à vedação da porta de fiação após a ligação do instrumento,e a segurança intrínseca É igualmente necessário selecionar barreiras de segurança adequadas e cablagem correta para satisfazer os requisitos de prevenção de explosões, protecção e prevenção da corrosão.
2) Para locais onde a temperatura do meio de medição é demasiado elevada (> 220°C) ou demasiado baixa,Normalmente, é necessário tomar medidas de preservação do calor ou de isolamento da parte do sensor do medidor de caudal para assegurar a temperatura ambiente normal de funcionamento do conversor de sinal---indicador. , o indicador de temperatura elevada (.../G/...) deve ser selecionado.
3) Para alguns meios de medição que exijam preservação de calor ou arrefecimento, deve ser selecionado um medidor de caudal com revestimento (.../T/...)A interface de aquecimento ou arrefecimento do flutuômetro de tubo de metal inteligente padrão adota conexão de fio de tubulação G3/8Se forem necessárias outras conexões de flange ou de rosca, indicar no momento da encomenda.
4) Para a instabilidade da pressão no meio de entrada do medidor de caudal, especialmente para a medição do gás, para assegurar a precisão e a vida útil, deve ser utilizada uma estrutura de amortecimento (.../Z/...)
5) Quando o nível de pressão exigido para o meio for superior ao nível de pressão normal, selecione a estrutura de alta pressão (.../G/...) ao selecionar.O tipo de alta pressão usa HG20595-97 RF pescoço fenda de tubo de aço soldado por botãoSe forem utilizadas outras normas, indicar no momento da encomenda.
6) Ao instalar o medidor de caudal, certifique-se de que a verticalidade do tubo de medição seja superior a 5°.e deve instalar-se um desvio para facilitar a manutenção e limpeza sem afectar a produção.
7) O local em que o medidor de caudal é instalado deve assegurar que exista uma secção reta de ≥ 5DN na entrada e uma secção reta de não menos de 250 mm na saída;se o meio contém substâncias ferromagnéticas, deve ser instalado um filtro magnético na frente do medidor de caudal (ver as dimensões externas do filtro magnético e da secção reta do tubo)
Estrutura e princípio
1. Sensor -- Tubo de medição e flutuador;
2. transmissor de sinal ---- indicador;
Existem quatro tipos de materiais de ligação líquida para o sensor: aço inoxidável e Hastelloy
Ouro, titânio, revestimento de aço inoxidável FEP; Os utilizadores podem variar de acordo com
Requisitos de pressão de processo e de meio corrosivos, escolher líquido de contacto diferente
Material para atender às necessidades de resistência à pressão e anticorrosivo dos meios do processo.
Combinação de indicadores para atingir diferentes requisitos de medição.
A taxa de fluxo é medida pelo transmissor no indicador para detectar a mudança da posição do flutuador através do aço magnético de acoplamento para completar a indicação de fluxo e sinal
Quando o meio medido flui através do tubo de medição de baixo para baixo, o flutuador é afetado pela gravidade, flutuabilidade e velocidade do fluido
Quando as três forças motrizes estão equilibradas, o flutuador está relativamente estacionário em uma certa posição, que muda com a área de lacuna anular entre o flutuador e o cone e a taxa de fluxo do fluido
A posição do flutuador corresponde ao tamanho do fluxo do meio medido
Características
1Construção de estrutura sólida de metal.
2Adequado para a medição de gases e líquidos em várias indústrias.
3O novo projeto de estrutura da caixa pode ser utilizado em ambiente de alta temperatura sem adição de partes.
4. tubo de medição de cone especialmente concebido, gama de medição mais ampla, melhor linearidade de medição.
5. Pode fornecer flange, pinça, fio e outros métodos de ligação de processo, adequados para a maioria das necessidades de aplicação de fábrica.
6Parte de medição do material opcional: aço inoxidável, titânio, Hastelloy, PTFE, FEP e outros materiais.
7O sistema de acoplamento magnético especialmente concebido pode melhorar significativamente a precisão e a estabilidade da medição.
Especificações
| Faixa de medição | Água (20°C) 16150000 l/h | LCD | Faixa de valores de exibição da taxa de fluxo instantânea: 0,00099999 |
| Gás ((0,1013MPa a 20°C) 0,5 ‰ 4000 m3/h | Intervalo de valores de exibição do caudal acumulado: 0,0099999999 | ||
| Nivel de pressão do casaco | 1.6MPa | Interface elétrica | M20×1.5,PG11,1/2 NPT Ou o utilizador fornece as especificações |
| Temperatura média | Tipo padrão: -80°C+220°C | altura total | Tipo padrão:250 mm ((Para outros métodos de instalação, ver tabela pertinente) |
| Tipo de alta temperatura | 300°C | Nível de protecção | IP65/IP67 |
| Tipo de FEP revestido | ≤ 85°C | Sinais à prova de explosão | Segurança intrínseca:ExiaIICT3 ¢6 |
| Tipo à prova de explosão:ExdIICT4 ̇6 | |||
| temperatura ambiente | -40°C+120°C ((C9≤85°C) (tipo de transmissão remota com ecrã LCD≤70°C) | Viscosidade média | DN15: ≤ 5 mPa.s |
| ≤ 30 mPa.s) | |||
| DN25: ≤ 250 mPa.s. | |||
| DN50 DN150:≤ 300 mPa.s | |||
|
Relação de alcance
|
10Tipo especial 20:1 | produção | sinal padrão: sistema de dois fios 4~20mA (pode ser equipado com comunicação HART) |
| Signal padrão: sistema de três fios 010mA | |||
| sinal de alarme: 1. duas saídas de relé (valor limite 125VAC/0,25A) | |||
| 2. Um ou dois interruptores de proximidade (requisitos de interruptor são baseados em requisitos do cliente) | |||
| Saída de sinal de pulso: 0-1KHz saída isolada (nível de saída Vpp>4,5V) | |||
| Nível de precisão | 2.5 ((Tipos especiais1,5% ou 1,0%) | motorizado por | Tipo padrão: 24VDC±20% |
| Tipo de CA: 220VAC (85265VAC) (precisa ser personalizado) | |||
| Tipo de bateria: bateria de lítio 3.7@4.4-5.2AH. De acordo com diferentes condições de utilização, cada grupo pode ser utilizado (3 a 12 meses), e os dois grupos podem ser utilizados de forma intercambiável. | |||
| pressão de trabalho | DN15DN50 PN16MPa (tipo especial 25MPa) | Método de ligação | Tipo padrão: flange HG20592 |
| DN80DN150 PN10MPa (tipo especial 16MPa) | Tipo especial: o utilizador fornece o padrão de flange | ||
| Tipo de ligação de rosca: especificado pelo utilizador |
Como utilizar (instalação)
Existem 12 passos necessários para instalar o rotômetro de tubos metálicos sanitários.
1. Limpe a escória de solda e os detritos na tubulação antes de instalar o medidor de caudal;
2A inclinação de instalação da parte vertical do caudalímetro de calibração perpendicular ao solo não deve exceder 5°, caso contrário, a precisão da medição será afectada.
3Posição A fim de assegurar a precisão de medição do caudalímetro, deve ser adicionada ao extremo de entrada do caudalímetro uma secção de tubo reta de, pelo menos, 10xDN.e deve ser adicionada à extremidade da saída uma secção reta de tubulação não inferior a 5xDNA válvula de controlo de regulação deve ser instalada no medidor de caudal durante a medição.
4Modelo Se o meio de medição for um fluxo pulsante grande ou de duas fases,um amortecedor deve ser instalado a montante do medidor de caudal para reduzir ou enfraquecer a pulsação para garantir que o fluxo do meio seja estável em fase única;Ao mesmo tempo, recomenda-se a utilização de um medidor de caudal de tipo amortecimento. .
5Mediante de medição Quando o meio de medição estiver sujo ou conter partículas magneticamente condutoras, recomenda-se a instalação de um filtro ou de um filtro magnético a montante do medidor de caudal.
6A instalação do medidor de caudal de suporte deve ser capaz de suportar adequadamente as vibrações da tubulação ou reduzir a carga axial do medidor de caudal.deve ser adicionado o suporte do medidor de caudal fixo.
7Para facilitar a manutenção e a reparação do medidor de caudal, a limpeza do filtro magnético e a manutenção regular das condutas do utilizador,Recomenda-se a utilização da tubulação de desvio conforme mostrado na figura.
8Estabilidade Quando o caudalímetro for utilizado para a medição do gás, deve assegurar-se que a pressão de funcionamento na tubulação não seja inferior a 5 vezes a perda de pressão do caudalímetro,para que o medidor de caudal possa funcionar de forma estável e normal.
9. Antes de utilizar a transmissão elétrica a distância e o medidor de caudal com interruptor de limite de alarme, abra a tampa do instrumento e conecte os fios corretamente de acordo com o diagrama de fiação.
10De acordo com a placa de aviso no indicador do medidor, retire a peça amortecente que impede que o flutuador vibre durante o transporte e, em seguida, use o medidor após o restabelecimento.
11. Se o medidor de caudal estiver ligado, porque não há pressão na tubulação ou porque o sistema não atingiu a pressão de trabalho normal do instrumento,Abrir lentamente a válvula de comando até que o sistema esteja normal antes de o instrumento poder ser utilizado.Caso contrário, é fácil fazer o ponteiro saltar ou o flutuador mover-se repentinamente.
12. Utilização pelo utilizador: quando o utilizador o utiliza, se a densidade do fluido medido for diferente da da água,ou os parâmetros e o estado de funcionamento do gás medido são diferentes dos regulamentos do fabricante, deve converter-se a leitura do indicador do caudalímetro.
Precauções
Precauções ao utilizar o medidor de caudal do rotor do tubo de metal sanitário.
1- Fluímetros de rotores metálicos, fluímetros de tubo de metal e fluímetros Verabar com resistência a altas temperaturas até 450°C.
2. Adequado para medir o fluxo de gás, líquido e vapor de pequeno diâmetro e baixa taxa de fluxo.
3Princípio de acoplamento magnético resistente a alta tensão, sem fugas e resistente a alta pressão.
4Quando o caudal exceder 100 m3/h, a perda de pressão será grande. .
5O intervalo de medição é utilizado principalmente para instrumentos de controlo de processo, com uma precisão de 1%, geralmente 1,5%, e um rácio de intervalo de 10:1.
6. Adequados para ocasiões, incluindo os tipos intrinsecamente seguros e à prova de explosão, adequados para ocasiões perigosas.
7Método de instalação O método de instalação apropriado é a instalação vertical com o fundo para dentro e o topo para fora.
Força do fabricante
Fabricante de instrumentos inteligentes de fornecimento direto
A empresa dispõe de equipamentos completos de produção e processamento. A oficina de eletrônicos tem uma linha de montagem SMT moderna e um laboratório completo de design e desenvolvimento eletrônico.A oficina de máquinas tem vários tornos CNC de precisão, tornos ordinários, máquinas de processamento, máquinas de soldadura de costura perimetral totalmente automática, máquinas de perfuração e outros equipamentos.A oficina de calibração dispõe de duas linhas de ensaio de calibração de líquidos e de uma linha de ensaio de calibração de gases de pequeno e médio caudal, para garantir que cada produto é testado de acordo com as condições reais.Calibração e verificação para assegurar a qualidade do produto.
Dimensões e peso normalizados
Tipo de casaco, dimensões e peso globais
Dimensões e peso globais do tipo FEP revestido
Dimensões e peso do tipo de entrada superior e de saída inferior
Tipo de lado para dentro e lado para fora: dimensões globais, peso e perda de pressão
Tipo de entrada inferior e saída lateral: dimensões globais, peso e perda de pressão
Tipo de instalação horizontal: dimensões globais, peso e perda de pressão
Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
