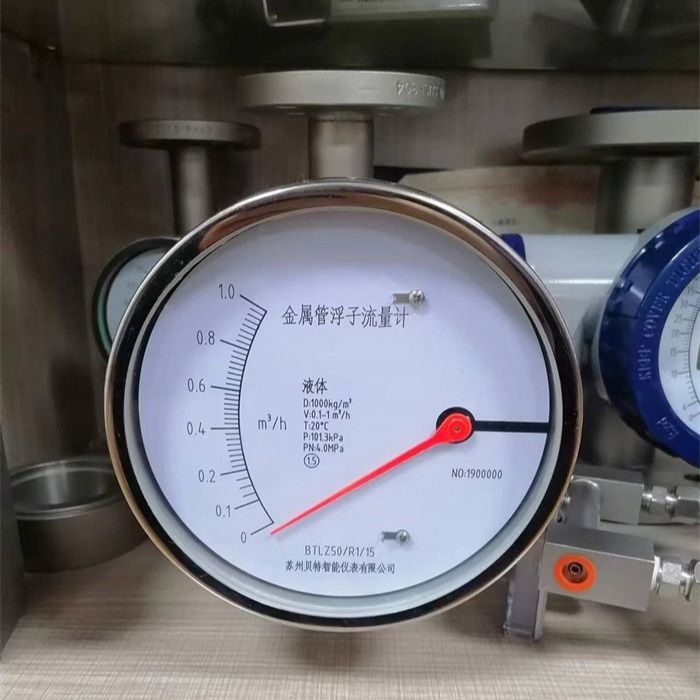

Medidor de fluxo de nitrogénio

1Princípio de funcionamento do rotamétrico de tubos metálicos

Os medidores de fluxo de rotores de tubos metálicos são geralmente compostos de tubos e rotores metálicos.A velocidade angular de rotação do rotor é proporcional à taxa de fluxo do fluidoA taxa de fluxo e a taxa de fluxo do fluido podem ser calculadas medindo a velocidade de rotação do rotor.
2Áreas de aplicação do rotamétrico de tubos metálicos
Os medidores de fluxo de rotores de tubos metálicos são amplamente utilizados na medição e controle de fluxo nos campos do petróleo, indústria química, metalurgia, energia elétrica, produtos farmacêuticos, indústria leve, etc.Por exemplo:, na indústria petroquímica, os rotômetros de tubos metálicos podem ser utilizados para medir o fluxo de líquidos voláteis, tais como gás liquefeito, gás natural, querosene, gasolina e óleo de motor;na indústria farmacêutica, os rotômetros de tubos metálicos podem ser utilizados para medir matérias-primas e preparações farmacêuticas. , injecção e outros medicamentos.

Como utilizar (instalação)
Existem 12 passos necessários para instalar o rotômetro de tubos metálicos sanitários.
1. Limpe a escória de solda e os detritos na tubulação antes de instalar o medidor de caudal;
2A inclinação de instalação da parte vertical do caudalímetro de calibração perpendicular ao solo não deve exceder 5°, caso contrário, a precisão da medição será afectada.
3Posição A fim de assegurar a precisão de medição do caudalímetro, deve ser adicionada ao extremo de entrada do caudalímetro uma secção de tubo reta de, pelo menos, 10xDN.e deve ser adicionada à extremidade da saída uma secção reta de tubulação não inferior a 5xDNA válvula de controlo de regulação deve ser instalada no medidor de caudal durante a medição.
4Modelo Se o meio de medição for um fluxo pulsante grande ou de duas fases,um amortecedor deve ser instalado a montante do medidor de caudal para reduzir ou enfraquecer a pulsação para garantir que o fluxo do meio seja estável em fase única;Ao mesmo tempo, recomenda-se a utilização de um medidor de caudal de tipo amortecimento. .
5Mediante de medição Quando o meio de medição estiver sujo ou conter partículas magneticamente condutoras, recomenda-se a instalação de um filtro ou de um filtro magnético a montante do medidor de caudal.
6A instalação do medidor de caudal de suporte deve ser capaz de suportar adequadamente as vibrações da tubulação ou reduzir a carga axial do medidor de caudal.deve ser adicionado o suporte do medidor de caudal fixo.
7Para facilitar a manutenção e a reparação do medidor de caudal, a limpeza do filtro magnético e a manutenção regular das condutas do utilizador,Recomenda-se a utilização da tubulação de desvio conforme mostrado na figura.
8Estabilidade Quando o caudalímetro for utilizado para a medição do gás, deve assegurar-se que a pressão de funcionamento na tubulação não seja inferior a 5 vezes a perda de pressão do caudalímetro,para que o medidor de caudal possa funcionar de forma estável e normal.
9. Antes de utilizar a transmissão elétrica a distância e o medidor de caudal com interruptor de limite de alarme, abra a tampa do instrumento e conecte os fios corretamente de acordo com o diagrama de fiação.
10De acordo com a placa de aviso no indicador do medidor, retire a peça amortecente que impede que o flutuador vibre durante o transporte e, em seguida, use o medidor após o restabelecimento.
11. Se o medidor de caudal estiver ligado, porque não há pressão na tubulação ou porque o sistema não atingiu a pressão de trabalho normal do instrumento,Abrir lentamente a válvula de comando até que o sistema esteja normal antes de o instrumento poder ser utilizado.Caso contrário, é fácil fazer o ponteiro saltar ou o flutuador mover-se repentinamente.
12. Utilização pelo utilizador: quando o utilizador o utiliza, se a densidade do fluido medido for diferente da da água,ou os parâmetros e o estado de funcionamento do gás medido são diferentes dos regulamentos do fabricante, deve converter-se a leitura do indicador do caudalímetro.

Especificações

Dimensões e peso normalizados

Tipo de casaco, dimensões e peso globais

Dimensões e peso globais do tipo FEP revestido

Dimensões e peso do tipo de entrada superior e de saída inferior

Tipo de lado para dentro e lado para fora: dimensões globais, peso e perda de pressão

Tipo de entrada inferior e saída lateral: dimensões globais, peso e perda de pressão

Tipo de instalação horizontal: dimensões globais, peso e perda de pressão

Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
