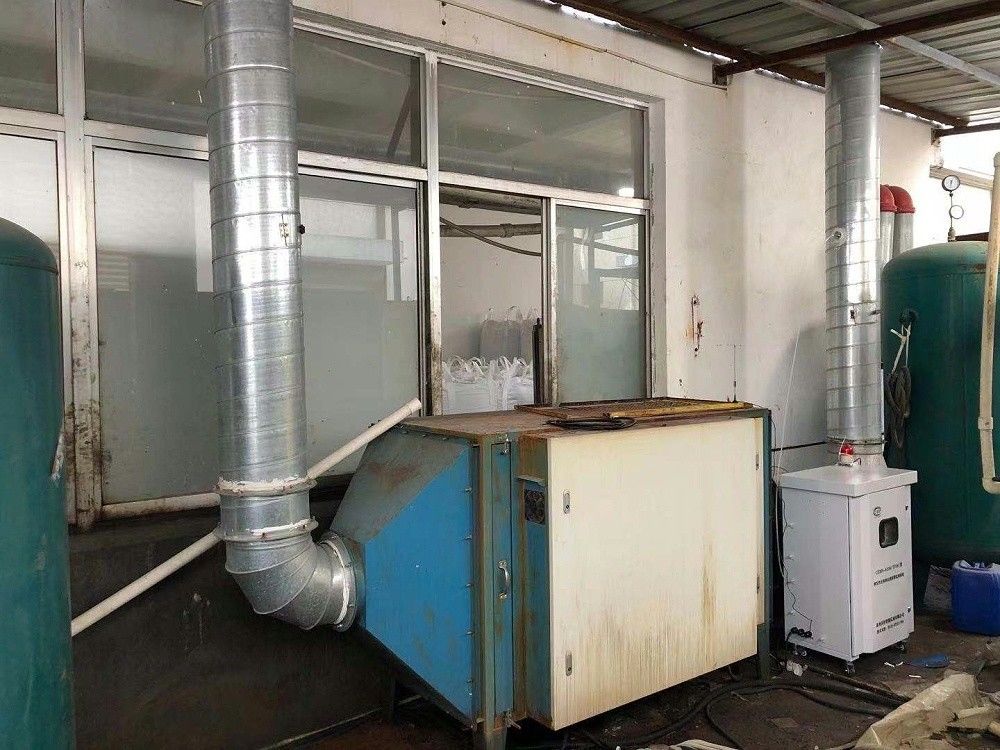

Monitorização de compostos orgânicos voláteis de COV

Micro Estação Aérea MAS-I

Descrição

V8100/TVOC Compostos orgânicos voláteis (TVOC) Sistema de monitorização de alarme em linha

O PID é um detector de fotoiões, usado principalmente para detectar compostos orgânicos voláteis de baixa concentração e outros gases tóxicos na ordem de 1ppb-15000ppm. O PID é um detector altamente sensível e amplamente utilizado.

Os detectores PID usam uma fonte de luz ultravioleta (UV) para ionizar moléculas orgânicas em íons positivos e negativos (ionização) que podem ser detectados pelo detector.O detector captura as cargas positivas e negativas do gás ionizado e converte-os em sinal de saída de corrente para medir a concentração do gásQuando o gás a medir absorve a luz ultravioleta de alta energia, as moléculas de gás são excitadas pela luz ultravioleta e perdem temporariamente os seus elétrons e tornam-se íons carregados positivamente.Após os íons de gás são detectados no elétrodo do detectorO princípio do PID é um princípio de detecção não destrutivo.Não requer combustão e não altera as moléculas de gás a medirO gás detectado pelo PID pode ainda ser recolhido para medição ou processamento ulteriores.

Em teoria, todas as substâncias químicas podem ser ionizadas, mas a energia necessária para a sua ionização é diferente.e os elétronvolts (eV) são utilizados como unidade de medidaA energia emitida por uma lâmpada UV também pode ser medida em elétronvolts. Se a energia de ionização de um gás for inferior à energia emitida pela lâmpada UV, o gás será ionizado.Os principais gases ou voláteis que podem ser detectados pelo PID são um grande número de compostos orgânicos que contêm átomos de carbono (COV), incluindo

- Aromáticos: série de compostos que contêm anéis de benzeno, tais como benzeno, tolueno, etilbenzeno, xileno, etc.;

- Cetonas e aldeídos: compostos que contêm ligações C=O, tais como, butanona, formaldeído, acetaldeído, etc.;

- Aminas e aminocompostos: hidrocarbonetos que contenham N, tais como a dietilamina, etc.;

- hidrocarbonetos halogenados: tricloroetileno (TCE), percloretileno (PCE), etc.;

- matéria orgânica que contém enxofre: metil mercaptano, sulfeto, etc.;

- hidrocarbonetos insaturados: butadieno, isobutileno, etc.;

- hidrocarbonetos saturados: butano, octano, etc.;

¢ Álcoois: álcool isopropílico (IPA), etanol, etc.

Além dos compostos orgânicos acima mencionados, o PID pode também medir alguns gases compostos inorgânicos sem carbono, tais como:

- Amônia;

- gases semicondutores: arsino (arsenano), fosfina (fosfina), etc.;

- Sulfeto de hidrogénio;

O óxido de nitrogénio

- Bromo e iodo.

1.3 Indicadores técnicos

Tipo de sensor: fotoião PID

Tipo de gás: TVOC

Método de amostragem: sucção por bomba

Intervalo do sistema: 0-2000 ppm

Faixa de detecção: 019 99 ppm, 99 99 ppm, 1999 ppm.

Resolução: 0.01 (0~1.99ppm), 0.1 (0~99.99ppm), 1 (0~1999ppm)

Método de trabalho: trabalho contínuo fixo

Fornecimento de energia de trabalho: DC24V±10%

Consumo de energia: < 30 W

Temperatura ambiente: -20°60°C

Humidade ambiental: ≤ 95% RH

Erro de medição: ≤ ± 10% F.S.

Tempo de resposta: ≤ 30 segundos (valor estável de 90%)

Repetitividade: 2%

Nível de proteção: IP65

Pressão ambiental: 80~110KPa

Saída de sinal: 4~20mA sistema de três fios DC, resistência máxima à carga 500Ω, saída RS485, saída de comutação

Peso do sistema: cerca de 47 kg

Dimensões totais: 620 ((L) * 431 ((W) * 958 ((H) mm

Interface elétrica: 3 conectores de cabo (diâmetro do fio de fixação 7-14 mm)

Falhas comuns e soluções

Fenômeno de falha causa solução

O sistema não pode ser ligado.

2- O cabo de alimentação está em mau contato. - Confirme que há uma fonte de alimentação 220VAC.

2Verifique se o cabo de alimentação está firmemente ligado.

Não é possível medir dados após a operação ou o desvio dos dados é grande.

2- A tubulação de transmissão de gás da amostra está com vazamento. - Confirme os componentes e o teor do gás de combustão.

2Verifique a estanqueidade do sistema e aperte as juntas de cada dispositivo

1 - Contaminação de tubulações

2A vida útil do sensor expirou.

2Substitua o sensor.

O contador não pode ser calibrado 1. A concentração do gás de calibração é incorreta.

2A placa de circuito está danificada.

3- O sensor está danificado.

2. Substitua a placa de circuito (recomendado para voltar à fábrica para reparação)

3Substitua o sensor.

Não há saída no relé.

2O circuito está defeituoso ou desconectado.

3. A tensão da fonte de alimentação é muito baixa ou muito alta 1. Substitua a placa de circuito (recomenda-se devolvê-la à fábrica para reparação)

2Verifique se a linha está firmemente ligada.

3. Verifique a tensão da fonte de alimentação (24VDC é recomendada)

Precauções

¢ Ao abrir a tampa para calibração ou manutenção, certifique-se de operar no ar limpo.

O instrumento é utilizado para detetar a concentração de gases orgânicos no ar, não sendo capaz de detetar gases orgânicos no vapor de água ou em gases inertes ou em ambientes com grave carência de oxigénio.

Quando instalar o fio de entrada, deve apertar o assento do cabo de interface, pressionar o anel de vedação de borracha e segurar o cabo firmemente (requisitos à prova de explosão).

¢ Tomar medidas adequadas de protecção contra raios. Os danos causados por raios e outras catástrofes naturais irresistíveis não serão cobertos pela garantia.

Não deixe este sistema entrar frequentemente em contacto com gases de amostragem de alta concentração, caso contrário a vida útil do sensor será perdida.Recomenda-se geralmente a substituição do sensor do instrumento a cada dois anos..

Peças sobressalentes de uso comum

Número de série Nome Número do artigo Observações

1 Elemento de filtro da sonda de amostragem 0103000007X 2μm

2 Elemento de filtragem fino GCX17010200 0,2 μm

3 Bomba de ar GDX18060100 6,5 L/min

4 medidores de caudal GBX17010800 1-5L/min

5 Sensor PID QAX18062000 0-2000 ppm
- Não.

Descrição

Nota:
1Fluido: água
2Pressão de trabalho: < 0,6 MPa
3Pressão de ensaio: 1,0 MPax30 min.
4Temperatura de funcionamento: inferior a 120°C
5Perda de pressão: < 70 kPa
6Nível de precisão: ± 5%
7. Marque a direcção do fluxo de água no local apropriado
8. Padrão de flange: HG20592 PN16 RF

Embalagem e entrega


Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
