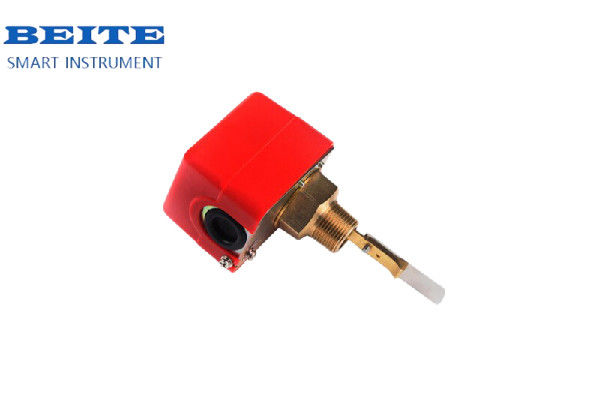

Interruptor de fluxo de tipo deflector

Características do produto:

1. Visão geral O interruptor de fluxo de defleção é feito de aço inoxidável e seu desempenho é melhor do que o de interruptores de fluxo comuns. A taxa de fluxo pode ser fornecida em estruturas de tipo plug-in e tubo.A conexão plug-in adota fio G1"O tipo de secção de tubos adota ligação de flange e estruturas especiais podem ser personalizadas de acordo com os requisitos do cliente.
Principais indicadores técnicos
◆Temperatura ambiente: -40-90°C
◆ Posição de instalação: A seta na casca é consistente com a direção do fluxo
◆ Temperatura média: -40-150°C
◆ Tubulação de instalação: DN15~DN150
◆ Capacidade de contacto: AC250V 1A (resistiva), um par de contactos normalmente abertos e normalmente fechados.
◆ Resistência à pressão: 4,0Mpa
◆Fio de ligação: G1" ou outro tamanho

◆Flanca de ligação: HGANSIJIS/DIN opcional
◆ Padrão de proteção: IP65

Especificações

  Instalação
1. O fio de ligação é um fio de tubulação cônico de 1 ′′. Preste atenção ao envolvimento da fita de matéria-prima PTFE em torno do fio cônico durante a instalação.

2. Conexão de flange, correspondente com o interruptor de fluxo de especificação de flange reversa, selecione a junta de vedação apropriada e instale parafusos para suportar a força uniforme.
3O deflector é consistente com a direcção do fluxo do meio.
4Deve haver uma longa secção reta do tubo antes e depois do interruptor de fluxo, superior a 5 vezes o diâmetro do tubo.

Ajuste do ponto de interrupção
Se o utilizador precisar de definir com precisão o ponto de interrupção, por favor, proponha-o à fábrica ao comprar, e a fábrica irá calibrá-lo.Quando o interruptor de cana (parte de plástico preto) se move contra a direção do fluxo de água, o valor de ação aumenta (ou seja, um maior fluxo é necessário para abrir o interruptor), caso contrário, o valor de ação diminui. Após o ajuste, bloqueie os parafusos.Eles podem primeiro familiarizar-se com o processo de ação do interruptor antes de configurá-loQuando o interruptor não estiver instalado no campo, mova a moldura manualmente, ajuste-a e repita novamente para verificar se a configuração do ponto de interrupção é correcta.A fim de monitorizar se o interruptor funciona, um multimetro pode ser ligado ao circuito do interruptor para determinar se a operação ocorre.

Tabela de fluxo

Embalagem e entrega


Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
