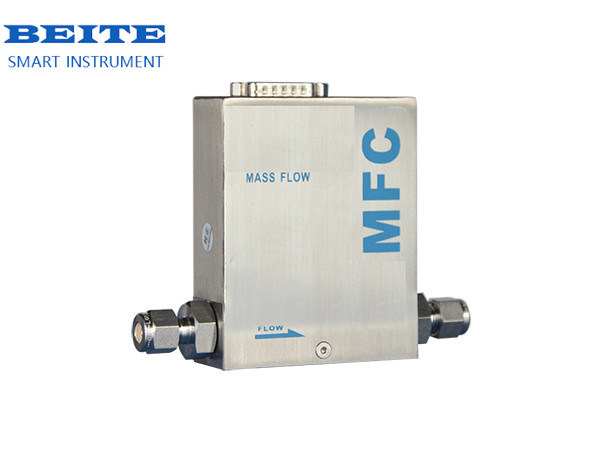

Descrição
A série LF400 adota o princípio de que as alterações de temperatura correspondem ao fluxo de massa e pode medir e controlar o fluxo de diferentes gases.Pode ser aplicado na faixa de fluxo de gás de 5SCCM a 30SLM, e não serão afectados por alterações de temperatura e pressão.
A série de produtos é completa, com tipos digitais, analógicos, comuns, de alta precisão e de alta pressão disponíveis, com desempenho e preço competitivos e uma ampla gama de aplicações.
Especificação
| Função |
Medidor de caudal/controlador |
| Modelo básico |
LF400-S |
| Faixa de fluxo em escala total (N2) |
SCCM |
0 ¢5,10,20,30,50,100,200,500 |
| SLM |
0 ̇ 1, 2, 3, 5, 10, 15, 20, 30 |
| Precisão ((% F.S.) |
±1 ((≤15SLM) |
| ± 2 ((> 15SLM.) |
| Tipo de acção da válvula de controlo |
Normalmente fechado |
| Lineais (% F.S.) |
±0,5 ∆1 (≤15 SLM) |
| ± 2% ((> 15SLM.) |
| Repetitividade (% F.S.) |
± 0.2 |
| Tempo de resposta ((sec) |
≤ 1 |
| sinal de saída de fluxo |
0-+5,00V |
| Signalização de regulação do caudal |
0-+5,00V |
| Conectores elétricos |
Pin DB15 |
| Temperatura de funcionamento |
(°C) |
5 ¢ 45 |
| Diferença de pressão de trabalho |
(MPa) |
0.1 ¢0.5 |
| Taxa de vazamento |
SCCSHe |
1 × 10-9 |
| Limite superior de resistência à tensão |
3MPa |
| Material de contacto com os meios de comunicação |
304,316, 316L |
| Material de vedação |
Goma fluorada, borracha de silicone, borracha de nitril, politetrafluoroetileno |
| Conector |
VCR " 1/4,1/2 |
| Swagelok 1/8 ‰, 1/4 ‰, 3/8 ‰, 1/2 ‰ ou φ3,φ6,φ8,φ10,φ12 mm |
| Conectores e dimensões |
Φ6mm,1/4"Swagelok:127×28×100mm |
| 1/4" VCR: 127×28×100mm |
| Requisitos de potência |
+15V,50mA;-15V,200mA |
| peso |
0.75kg |
Regulador integrado de configuração/exibição/potência LF-1D
| Potência de saída |
+15V±5% 500mA -15V±5% 500mA |
| fonte de referência |
+5,00V±0,1% 5mA |
| Fornecimento de energia |
8VDC-24VDC, 50 Hz±5% |
| Sinais de entrada e saída |
sinal de tensão 0-5V, sinal de corrente 4-20mA |
| Dimensões |
96 × 96 × 125 mm |
| monitor |
Ecrã LCD de matriz de pontos 128×64, alto brilho e ampla temperatura (-20~70°C), luz de fundo LED de imagem clara |
| Consumo máximo de energia |
8w |
| canal de controlo |
Display de controlo de um único canal |
| erro básico |
±0,2% FS |
| temperatura ambiente |
0-50°C |
| Humidade do ambiente |
0-85%RH |
| Nível de protecção |
IP40 |
Características
Medidor de caudal térmico analógico/controlador de caudal
/ Controlador de fluxo
Preço unitário baixo, correcção da temperatura ambiente, ampla gama de caudais aplicáveis:
- 0~5, 10, 20, 30, 50, 100, 200,
500SCCM;-0 ¥1, 2, 3, 5, 10, 15, 20, 30SLM-
Alta precisão
/HIGH PRECISION
± 1% (≤15SLM), ± 2% (>15SLM)
Modulo de controlo da série LF
Módulo de controlo da série LF
O módulo de controlo opcional da série LF tem três funções: visualização digital, alimentação, regulação do caudal, etc.
Detalhes Imagens
Embalagem e entrega
Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
