| Lugar de origem | China |
| Marca | BEITE |
| Certificação | CE ISO |
DN15-DN100 Indicador mecânico Tubos metálicos de vapor Rotamétrico Área variável Esgoto Cloreto Oxigénio Gás nitrogénio
Descrição

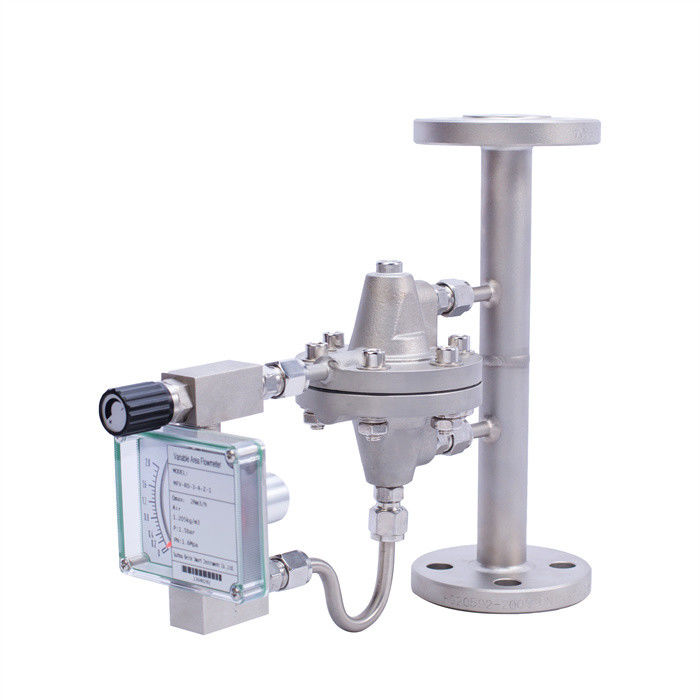

Este produto utiliza um flutuômetro de tubo de metal ou rotor de vidro e uma válvula de fluxo constante para formar um dispositivo de purga de fluxo para obter a medição do fluxo e garantir a saída de fluxo constante.Devido à segurança e fiabilidade do medidor de caudal de flutuação e às características de medição precisa e estável, esta série de dispositivos de sopro de ar pode garantir uma saída de fluxo constante quando a pressão de entrada ou saída muda.aço, etc. No controlo de processos de transmissores em fibras químicas, têxteis e outras indústrias, tais como purga e medição do nível do líquido sob pressão diferencial.A estrutura do projeto desta série de produtos cumpre plenamente os requisitos do controlo industrial, e as condições de instalação aplicáveis cumprem plenamente os requisitos da tecnologia de medição por instrumentos.
As aplicações típicas em condições de pressão de abastecimento de gás variável são mostradas à direita: o gás fornecido pela fonte de gás principal pode ser dividido em vários ramos conforme necessário.Se o fluxo de gás de vários ramos estiver fechado ou ajustadoQuando a pressão de abastecimento de ar da tubulação principal muda, o dispositivo de purgação de um único canal instalado no suporte pode medir com precisão a taxa de fluxo.
Por favor, escolha um local adequado para instalar o dispositivo de depuração de caudal para garantir que o dispositivo de depuração do medidor de caudal seja fácil de depurar, limpar e desmontar.certifique-se de que a direção de fluxo do meio é a mesma que a direção exigida pelo dispositivo de purga de fluxo, e feche todas as válvulas de ajuste fino. Antes de colocar em operação, esvazie e purgue a tubulação para evitar impactos.e a taxa de fluxo deve ser alterada ajustando a abertura da válvula para evitar que o flutuador seja impactado, danificando assim os componentes de medição.
Especificação
| Modelo de instrumento | LZB equipado | LZZ equipado com |
| Fluxímetro de flutuação de tubos de vidro | Medidor de caudal de flutuação de tubos metálicos | |
| Faixa de medição | ||
| (valor de 100%) | ||
| Água: 20°C | 3-1001/h | 25-4∞Ol/h |
| Ar | 50 a 3400 I/h | 00,7-80 m3/h |
| O.1MPa.20°C | ||
| Relação de alcance | 10.1 | 10.1 |
| Nível de precisão | 4 | 1.5 |
| balança de fluxo | escala de fluxo real | escala de fluxo real |
| Pressão média | Limite superior de 1,0 MPa | Limite superior 6,4 MPa |
| (Podem ser adicionados requisitos especiais) | ||
| Temperatura média | -20°C -100°C | -20°C-200°C |
| temperatura ambiente | -20°C-60°C | -20'C-60°C |
| Materiais de comunicação social | Outros produtos | Outros produtos |
| concha | PVC de plástico | Botão fundido, resina epóxi pulverizada |
| ligação de processo | ||
| Capa do cartão | φ6mmφ8mmφ10mm | φ6πrnφ8mmφ10mm |
| Fios | 1/4W NPT | 1/4W NPT |
| 1/2 NPT | 1/2 NPT | |
| Flanco | 1/2 ̊ ANSI 1501b | 1/2 ‰ ANSI 150 Ib |
| DIN2501.HG.GB | DIN2501.HG.GB | |
| especial | De acordo com as exigências do utilizador | De acordo com as exigências do utilizador |
Precauções de instalação
Escolha um local adequado para instalar o dispositivo de depuração do caudal para garantir que o dispositivo de depuração do medidor de caudal seja fácil de depurar, limpar e desmontar.Uma vez que o dispositivo de depuração flutuômetro é equipado com um sistema de transferência de colisão, é necessário assegurar que o campo de interferência gerado por outros equipamentos de trabalho não afeta os resultados de medição do caudalímetro.assegurar que o dispositivo de depuração de fluxo é estável e adicionar
As dimensões da instalação não devem exceder as dimensões indicadas em muito ou muito pouco para evitar que as forças de tração e de compressão atuem sobre o dispositivo de purga.Quando o meio líquido contém partículas ferromagnéticas, a
Certifique-se de que a direcção do fluxo do meio é a mesma que a direcção exigida pelo dispositivo de depuração do fluxo.Ao instalar o instrumento, feche todas as válvulas da agulha de ajuste fino.
Antes de colocar em funcionamento, esvazie e limpe a tubulação para evitar impactos.A taxa de fluxo deve ser alterada ajustando a abertura da válvula para evitar que o flutuador seja impactado e, assim, danificar os componentes de medição.
| Dispositivo de depuração da série LZ | |||||||||
| 1Modelo de instrumento: LZ | |||||||||
| 2Modelos de classificação | |||||||||
| B | Escolha um medidor de caudal de tubo de vidro (a série DK é geralmente usada para o caudal do rotor de vidro) | ||||||||
| Z | Escolha o medidor de fluxo do tubo metálico | ||||||||
| WB | Escolha um medidor de fluxo de tubo metálico de micro-fluxo | ||||||||
| 3. Modo de depuração (se for o modo de mesa única, não é necessário selecionar este código) | |||||||||
| Purga de passagem única | |||||||||
| 2 | Purificação dupla | ||||||||
| 3 | Purificação multicanal (especiais podem ser personalizados de acordo com os requisitos do usuário) | ||||||||
| 4.Formulário de instalação | |||||||||
| D | Tabela única | ||||||||
| M | Tipo de painel | ||||||||
| 5Regulação da pressão | |||||||||
| RE | Regulação da pressão de entrada | ||||||||
| RA | Ajuste da pressão de saída | ||||||||
| 6Conexão de processo | |||||||||
| F | Conexão de flange | ||||||||
| S | Conexão com rosca | ||||||||
| K | Conexão de capa de cartão | ||||||||
| 0 | De acordo com as exigências do utilizador | ||||||||
| 7.Material | |||||||||
| P | 304 | ||||||||
| R | 316 | ||||||||
| N | 316L | ||||||||
| 8.outro | |||||||||
| L | Com visor de pressão | ||||||||
| G | Com filtro magnético | ||||||||
Características
1. DESENHO DE ESTRUTURA METAL
Projeto de estrutura sólida, totalmente metálica, adequada para medir gases e líquidos em várias indústrias.
2. DESENHO DE ESTRUTURA DO CASE
Possui capacidade para medir pressões de processo inferiores a 6,4 MPa
Indicação do caudal e da pressão (facultativo) no local
3Tubos de medição cônicos
Instalação de um medidor único, instalação de painéis, instalação de armários (opcional), maior amplitude de medição e melhor linearidade de medição.
4MÉTODOS DE CONEXÃO
Uma variedade de métodos de conexão de processo, como flanges, grampos e fios, estão disponíveis para atender às necessidades da maioria das aplicações de fábrica.
5. MATERIAL OPÇONAL
Aço inoxidável, titânio, Hastelloy, PTFE, FEP e outros materiais.
6Sistema de acoplamento magnético
Use a série de flutuadores de fluxo LZ da nossa empresa
Indicação do caudal e da pressão (facultativo) no local
Embalagem e entrega
Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
