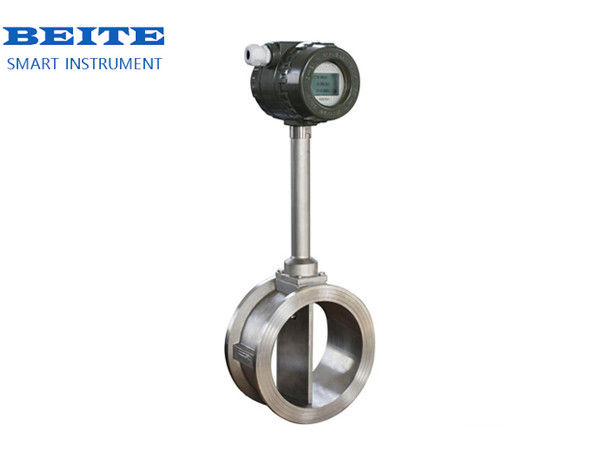

Medidor de fluxo de vórtice de tipo de wafer

 Especificações

1. Meio de medição: gás, líquido, vapor;

2Método de ligação: montado numa placa de flange, tipo flange, tipo plug-in;

3Especificações do calibre: selecção do calibre montado na placa de flange: 25, 32, 50, 80, 100;

4Selecção do calibre de ligação da flange: 100, 150, 200;

5Intervalos de fluxo (ver tabela dos intervalos de fluxo)

6- Faixa de caudal de medição normal: número de Reynolds 1,5 × 104 × 4 × 106; gás 5 × 50 m/s; líquido 0,5 × 7 m/s;

7Precisão de medição: nível 1.0 a nível 1.5;

8Temperatura do meio de medição: temperatura normal ¥25°C~100°C, temperatura alta ¥25°C~150°C -25°C~250°C;

9. sinal de saída: sinal de saída de tensão de pulso, nível elevado 8~10V, nível baixo 0,7~1,3V;

10O ciclo de trabalho de pulso é de cerca de 50% e a distância de transmissão é de 100 m;

11Impulso de corrente de sinal de transmissão remota de 420 mA, distância de transmissão de 1000 m;

12Ambiente de utilização do instrumento Temperatura: -25°C+55°C Umidade: 5~90% RH50°C;

13Material: aço inoxidável, liga de alumínio;

14Fornecimento de energia DC24V ou bateria de lítio de 3,6 V;

15Nível à prova de explosão: tipo intrinsecamente seguro iaIIbT3-T6, nível de protecção IP65.

Descrição do produto
O manual do medidor de caudal de vórtice regista a utilização correta e segura do produto.
este manual cuidadosamente antes da instalação e depuração para evitar que o instrumento seja
Passo 1: abrir a caixa de inspecção deve ler:
1Verifique a lista de embalagens para verificar se os acessórios estão completos.
transporte;
3. Teste de potência. Se a bateria estiver ligada, ligue o interruptor para verificar o estado da
Métro.4. Verifique se os acessórios de instalação estão completos e prepare-se para a instalação.
1. Escolha um ambiente de instalação adequado.
-20-55°C e a umidade ambiente deve situar-se no intervalo de 5% a 90%.
Os requisitos ambientais aplicáveis ao instrumento em pormenor;
2A solda dos acessórios do produto, os instrumentos não devem ser soldados em linha (aperto de flange)
Instrumentos), a soldadura em linha pode causar danos térmicos aos sensores;
3. Limpeza da tubulação para garantir que não há escória de soldagem residual na tubulação;
4- Instalar o instrumento, prestar atenção ao sinal de direcção do instrumento, proibir a marcha atrás
Instalação, certificar-se de que os tubos retos dianteiros e traseiros cumprem os requisitos,Ver instalação
Os requisitos dos tubos de instrumentos em 6.2 para mais pormenores;
5Abrir a válvula da frente lentamente para evitar o fenômeno do martelo de ar ou do martelo de água.
ferir o instrumento;
6. Teste de pressão e detecção de fugas de tubulação para garantir que a tubulação não tenha fugas;
7. ensaio de estanqueidade do ar para assegurar que o instrumento de instalação cumpre os requisitos de vedação;
8. Abre lentamente a válvula de extremo traseiro para garantir o campo de fluxo estável do meio de passagem;
9- Instrumento para funcionamento normal;
10O ambiente de instalação deve evitar vibrações violentas.
fluxo instável ou fluxo estático.Em caso de ligeira vibração, pode ser instalado um dispositivo de fixação de tubos
a posição 2D a montante e a jusante, e ligação suave pode ser instalada na ligação
O diagrama de instalação do medidor de caudal de vórtice é o seguinte:

Características
1O corpo principal do produto não tem partes móveis, alta fiabilidade, estabilidade a longo prazo, simples
A saída do sensor é a frequência de pulso, e a sua frequência é linear com o fluxo real de energia.
O fluido medido, não há deriva a zero, e o desempenho é muito estável.A precisão de medição do líquido convencional é de ± 1.0%. A precisão do gás
A medição foi de ±1,5%;
2A perda de pressão é pequena (cerca de 1/4 a 1/2 do caudalímetro do orifício), que pertence à
Medidor de caudal de poupança de energia;
3. Modo de instalação flexível, pode ser horizontal, vertical ou inclinado para diferentes ângulos de acordo com
um processo diferente;
4. Circuito adota uma variedade de modo de proteção, anti-surge, forte adaptabilidade;
5. Sonda de alta precisão, sensor de vórtice piezocristalino, sinal estável.
A casca do sensor tem uma forte resistência à corrosão e uma boa resistência à corrosão intercristalina.
Tem boa resistência à corrosão a soluções alcalinas e à maioria dos ácidos orgânicos e inorgânicos;
6Bateria de lítio de longa duração: equipada com uma bateria de lítio de poliéster de 3,6 volts, com alta energia de armazenamento
densidade, vida útil superior a 1 ano;
7. Produtos de alta e baixa temperatura adaptabilidade, proteção do ambiente e outras vantagens;
8. Largo intervalo de medição, relação de intervalo de medição até 1:10-25;
9Dentro de um certo intervalo de números de Reynolds, a frequência do sinal de saída não é afetada pela
Propriedades físicas e alterações dos componentes do fluido, e o coeficiente do instrumento é apenas
Relacionado com a forma e o tamanho do gerador de vórtice,não é necessário compensar quando
medição do caudal de volume da condição do fluido

Princípio de funcionamento
O medidor de fluxo de vórtice é um medidor de fluxo de tipo de velocidade produzido de acordo com o princípio de vórtice de karman, que pode ser usado para medição e medição de gás, vapor e líquido convencionais.
sensor de fluxo tem alta precisão e grande proporção de alcance, sem partes móveis em uso, o que pode melhorar
O fluxímetro de vórtice é quase inalterado pela
temperatura, pressão e composição do meio ao medir o volume da condição de trabalho. Portanto, é conveniente calibrar o instrumento, por isso o medidor de fluxo de vórtice é amplamente utilizado em
produção e vida.

Vórtice Karman
Suponhamos que a frequência de ocorrência de vórtices é f, a velocidade média do fluxo do meio medido é V,e a largura da superfície a montante do corpo gerador de vórtice é dDe acordo com o princípio da rua do vórtice de Karman, existe a seguinte relação:
f=StV/d fórmula (1)
Na fórmula:
f - Frequência do vórtice de Karman HZ gerada num dos lados do corpo gerador
Número de St-Strauhal (número sem dimensões)
V-Velocidade média de fluxo do fluido (m/s)
d-largura do gerador de vórtice (m)
Pode-se ver que a taxa de fluxo instantâneo pode ser calculada medindo a frequência de separação do vórtice de Kaman.
A figura abaixo mostra a relação entre o número de Strouhal (St) e o número de Reynolds (Re).

Número Strouhal e número Reynolds
Na parte reta de St=0,17 na tabela da curva, a frequência de liberação do vórtice é proporcional à taxa de fluxo, que é a faixa de medição do sensor de fluxo de vórtice.Desde que a frequência f seja detectada, a taxa de fluxo do fluido no tubo pode ser obtida, e a taxa de fluxo do volume pode ser obtida a partir da taxa de fluxo V.A relação entre o número de pulsos medidos e o volume é chamada de constante do instrumento (K), ver fórmula (2)
K=3600f/Q(1/m3) Fórmula (2)
Na fórmula: K = constante do instrumento (m-3).
f=número de pulsos
Q=fluxo de volume (m3)



Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
