Medidor da indústria de semicondutores
>
|
| Lugar de origem | China |
| Marca | BEITE |
| Certificação | CE ISO |
Descrição

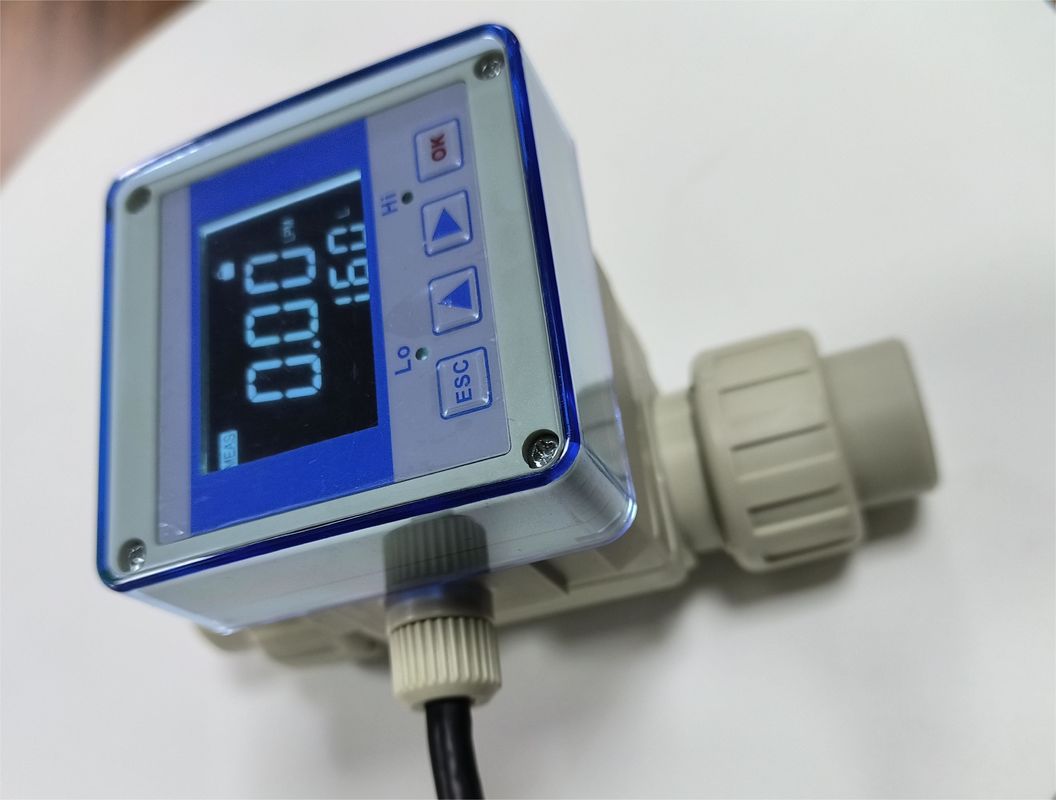

Os medidores de fluxo de rolamento de plástico são usados principalmente na indústria de semicondutores.
| Fluido de medição | água ou fluido químico |
| precisão de medição | ±1,0% de F.S.@25°C |
| vazão máxima | 10 m/s no máximo |
| caudal mínimo | 00,3 m/min |
| pressão de trabalho | 5 kg/cm2 |
| Intervalo de fluxo | 10:01 |
| Tempo de reação | tempo real |
| Materiais | Tubo principal: PP/Impeller: PVDF |
| Temperatura de funcionamento | < 80°C |
| ambiente de trabalho | -20°C~+80°C;35%~85%RH |
| Nível de protecção | IP-65 |
| saída de controlo | 4·20mA; RS485; alarme de limite superior e inferior |
1 Exibição do instrumento
2 Fios
3 Sensor
4 Impeller
5 Corpo do tubo
6 Conector de tubos
Dimensões estruturais globais
Unidade: (mm)
| Diâmetro do tubo | H | L | φD |
| DN15 | 95 | 140 | 40 |
| DN20 | 97 | 150 | 53 |
| DN25 | 102 | 160 | 60 |
| DN40 | 120 | 185 | 83 |
| DN50 | 133 | 197 | 110 |
Localização correta da instalação
Correcto Incorrecto
Correcto Incorrecto
Correcto Incorrecto
Correcto Incorrecto
Faixa de conversão do sensor
| Especificações e modelos | DN15 | DN20 | DN25 | DN40 | DN50 | ||||||||
| âmbito de aplicação (LPM) | 010(30) | 0 ¢ 70 | 0 ¢ 110 | 0 ¢240 | 0 ¢ 360 | ||||||||
| Dicas | 1) Faixa de transmissão: 4,0 × 20,0 mA 2)485 protocolo de comunicação: protocolo Modbus RTU |
||||||||||||
Endereço do registo da Modbus Holding
| Endereço do registo | Tipo numérico | ilustração | |||||||||||
| 1999 | UINT16 | Fluxo instantâneo*100 unidades m/h | |||||||||||
| 2000 | UINT16 | Os 16 bits inferiores do caudal acumulado * 100, unidade m | |||||||||||
| 2001 | UINT16 | Fluxo acumulado * 100 unidades de 16 dígitos m3 | |||||||||||
Diagrama de fiação
Precauções de instalação
1) Certifique-se de que o tubo de medição está cheio de água, caso contrário, causará erros de medição.
2)Pode ser instalado horizontal ou verticalmente.
3) Ao instalar o sensor de caudal, mantenha um comprimento adequado do tubo reto antes e depois do sensor de caudal para evitar correntes de redemoinho (a distância a montante deve exceder 10 vezes DN;a distância a jusante deve exceder 3 vezes a DN)
4) Instalar um filtro adequado na frente do sensor de caudal para evitar que materiais estranhos danifiquem o rotor.
5) Não descarregue a tubulação após a instalação do sensor de caudal, caso contrário o eixo cerâmico poderá ser danificado.
Embalagem e entrega
Perguntas frequentes
1Q: Que informações devem ser fornecidas para escolher o modelo adequado?
A: Campo de aplicação, pressão nominal, temperatura média e média, fonte de alimentação, saída,
Intervalo de fluxo, precisão, ligação e outros parâmetros.
2P: É uma empresa comercial ou fabricante?
R: Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar na China.
3Q: Qual é o seu MOQ?
A: Para começar a nossa cooperação, a ordem de amostra é aceitável.
4Q: Qual é a sua data de entrega para o medidor de fluxo de combustível de óleo diesel de mini-turbina inteligente?
A: A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
5Q: Quais são os seus termos de pagamento?
A: Nós suportamos T/T, PayPal, Western Union.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
6P: Tem garantia para o medidor de fluxo?
R: Sim, temos a garantia de 12 meses.
